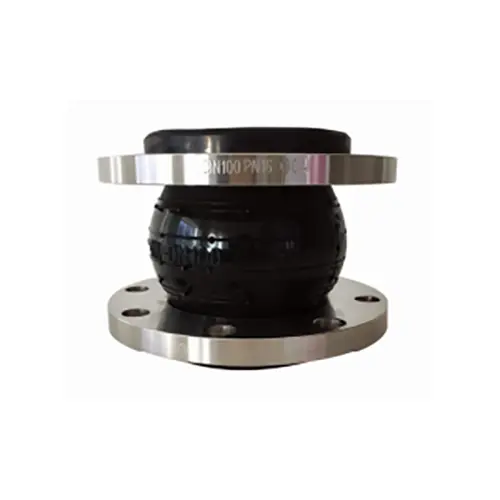

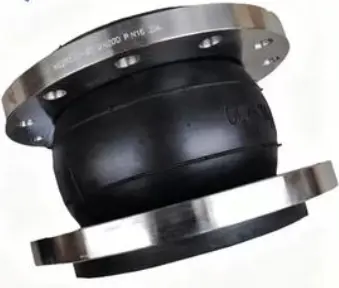

단일 구형 고무 확장 조인트

단일 구형 고무 확장 조인트(유연한 단일 구형 고무 조인트 또는 방진 장치라고도 함)는 탄력성이 뛰어난 파이프라인 유연한 커넥터입니다. 이 제품은 고온, 고압 가황을 통해 성형된 느슨한 금속 플랜지와 결합된 고무 구체 본체(내부 고무층, 나일론 코드 직물 강화, 외부 고무층)로 구성됩니다. 이 제품은 GB/T 26121 표준을 엄격하게 준수하며 원자재부터 완제품까지 여러 품질 검사를 거쳐 높은 내부 밀도와 상당한 탄성 변형을 특징으로 합니다. 구형 재질에는 NR, NBR, EPDM, CR, FKM 등이 포함되며 열, 산, 알칼리, 부식 및 오일에 대한 저항성을 제공합니다. 플랜지 재질에는 탄소강 Q235 또는 스테인레스강 304/316L이 포함됩니다.

두 가지 핵심 기능: 변위 보상 + 진동 감쇠

단일 구형 고무 팽창 조인트는 작동 중 두 가지 주요 기능을 수행합니다.

첫째, 변위 보상. 파이프라인이 온도 변화로 인해 열팽창/수축을 겪거나 장비 진동으로 인해 변위가 발생하면 고무구는 고유한 곡선 구조를 통해 탄성 변형을 겪게 되어 파이프라인 변위 응력을 탄성 변형 에너지로 변환하고 축, 측면 및 각도 변위를 효과적으로 흡수하고 파이프라인 응력을 줄입니다.

둘째, 진동 감쇠 및 소음 감소입니다. 고무는 열악한 전도체로서 파이프라인의 진동 및 소음 전달을 효과적으로 차단하여 펌프, 밸브 및 기타 장비를 진동 손상으로부터 보호하는 동시에 구조로 인한 소음을 줄입니다.

응용

급수 및 배수, 순환수, HVAC, 화재 예방, 제지, 제약, 화학, 해양, 전력 및 기타 파이프라인 시스템에 널리 사용됩니다. 특히 다음과 같은 경우에 적합합니다.

• 펌프 흡입/배출 연결 --- 펌프 진동을 흡수하여 다운스트림 장비 보호
• 파이프라인 굴곡 --- 설치 편차 및 열 변위 보상
• 소방 시스템 --- 소방 펌프를 파이프라인에 연결하고 압력 변동을 흡수합니다.
• 냉각 순환수 시스템 --- 화력 발전소 급수 및 냉각 순환
• 온도 변화가 빈번한 파이프라인 --- 반복되는 열 변위를 효과적으로 흡수

적합한 매체에는 공기, 압축 공기, 물, 해수, 온수, 오일, 약산, 약알칼리 등이 포함됩니다.

재료 선택 가이드

FAQ

Q1: 단일구와 이중구의 차이점은 무엇인가요? 선택하는 방법?

A: 단일 구는 구조가 더 간단하고 크기가 더 작으며 비용이 저렴하여 일반적인 변위 보상 및 진동 감쇠에 적합합니다. 이중 구는 더 큰 보상과 더 나은 감쇠를 제공하여 큰 변위 또는 심한 진동에 적합합니다. 일반적인 조건에서는 단일 구면 충분합니다. Dafugui가 선택을 도와드릴 수 있습니다.

Q2: 매체에 따라 고무 재료를 선택하는 방법은 무엇입니까?

A: 물/공기 → NR; 오일 → NBR; 산/알칼리/실외 → EPDM; 고온/부식성 → FKM. Dafugui는 귀하의 작동 조건에 따라 전문적인 권장 사항을 제공할 수 있습니다.

Q3: 제품은 얼마나 오래 지속되나요? 언제 교체하나요?

A: 정상적인 조건에서는 3~5년입니다. 구형 표면에 균열, 노후화, 부풀어오름 또는 지속적인 누출이 발견되면 교체하십시오. Dafugui는 순정 교체 부품을 제공합니다.
