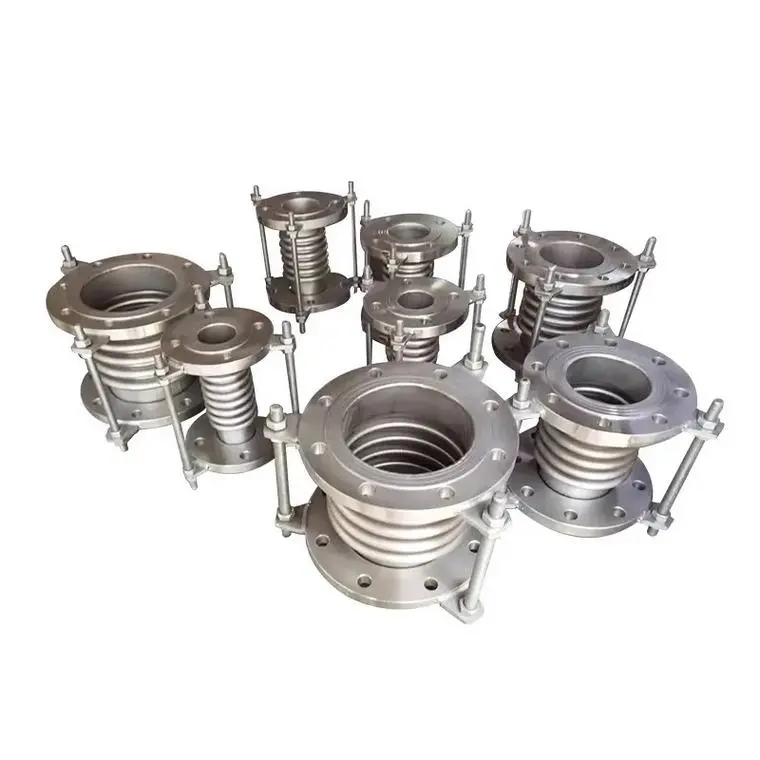

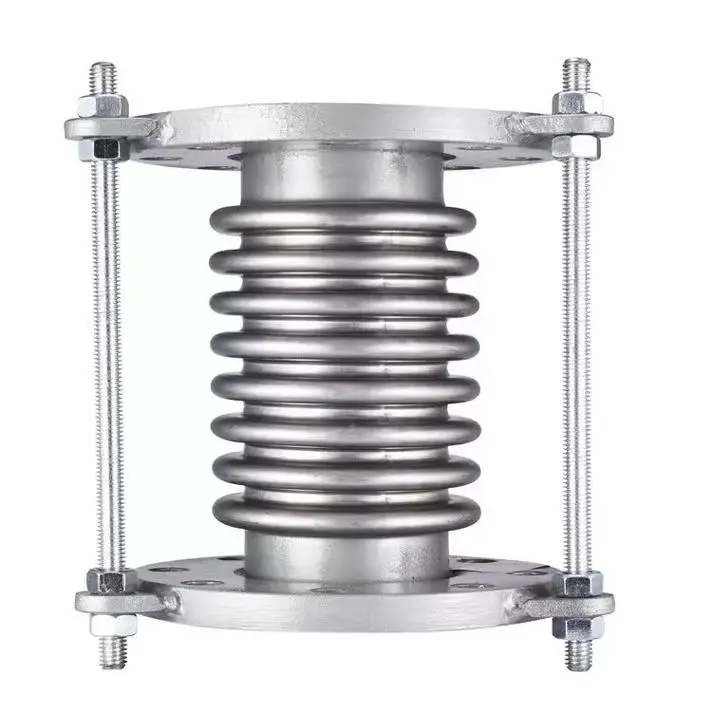

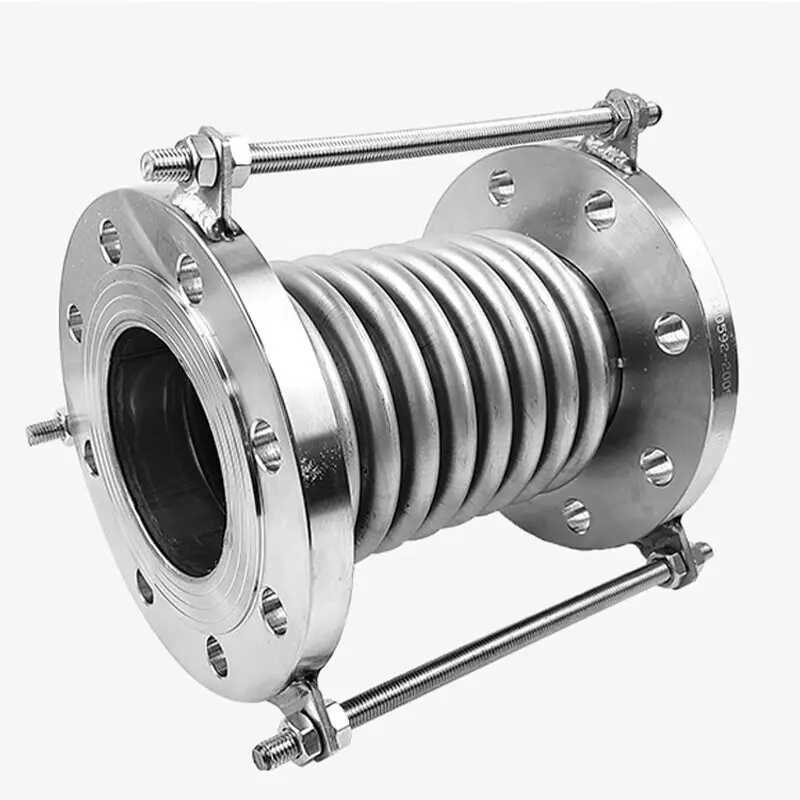

벨로우즈 익스펜션 조인트

벨로우즈 익스펜션 조인트(Bellows Expansion Joint)는 익스팬션 조인트(Expansion Joint)라고도 알려져 있으며 벨로우즈의 탄성 변형을 활용하여 배관의 열 변위, 기계적 변형을 보상하고 진동을 흡수하는 보상 요소입니다. 이는 엔드 파이프, 브래킷, 플랜지, 도관 및 기타 액세서리와 함께 주요 작업 본체인 벨로우즈(탄성 요소)로 구성됩니다. 연결방식에는 플랜지형과 용접형이 있습니다.

작동 원리

벨로우즈 익스펜션 조인트의 핵심 작동 원리는 벨로우즈의 탄성 변형을 활용하여 파이프라인의 열 변형, 기계적 변형 및 다양한 기계적 진동으로 인해 발생하는 축, 각도, 측면 및 결합 변위를 흡수하고 보상하는 것입니다.

온도 변화로 인해 파이프라인이 팽창하거나 수축할 때 벨로우즈는 독특한 주름 구조를 통해 변형을 겪고 파이프라인 변위 응력을 벨로우즈의 탄성 변형 에너지로 변환하여 파이프라인 변형 응력을 줄이고 파이프라인 수명을 연장합니다. 또한 벨로우즈 익스팬션 조인트는 내압성, 밀봉, 내식성, 내열성, 내충격성, 진동 감쇠 및 소음 감소를 포함한 다양한 기능을 제공합니다.

주요 장점

주요 유형

벨로우즈 신축 조인트는 주로 보상 모드에 따라 세 가지 범주로 분류됩니다.

축 유형:주로 축방향 변위를 흡수합니다.

측면 유형:주로 측면 변위를 흡수합니다.

각도 유형:주로 각도 변위를 흡수합니다.

압력 균형형과 다양한 복합 보상 구성도 가능합니다. 재질에 따라 금속형과 비금속형으로 구분됩니다. Dafugui는 파이프라인 시스템의 특정 변위 패턴과 작동 조건을 기반으로 해당 유형 권장 사항을 제공할 수 있습니다.

설치 가이드

1. 설치 전 검사:모델, 사양 및 파이프라인 구성을 확인하여 설계 요구 사항을 준수하는지 확인하세요.
2. 방향 확인:내부 슬리브가 있는 보상기의 경우 슬리브 방향이 매체 흐름 방향과 일치하는지 확인하십시오.
3. 강제 조정 없음:파이프라인 설치 편차를 조정하기 위해 보상기 변형을 사용하지 마십시오. 이는 정상적인 기능과 서비스 수명에 영향을 미칩니다.
4. 벨로우즈를 보호하십시오:용접 스패터가 벨로우즈 표면에 닿는 것을 방지하고 설치 중 기계적 손상을 방지합니다.
5. 포지셔닝 장치 제거:파이프라인 설치가 완료된 후 운송에 사용되는 보조 위치 조정 장치를 제거합니다.
6. 수압 테스트:수압 테스트 중 보정 장치가 설치된 파이프라인 끝 부분의 고정 파이프 지지대를 강화합니다.
7. 움직이는 부품:모든 움직이는 구성 요소는 외부 구조에 의해 제한되어서는 안 됩니다.

FAQ

Q1: 벨로우즈 신축이음장치와 슬리브 신축이음장치의 차이점은 무엇입니까? 선택하는 방법?

A: 벨로우즈 신축 조인트는 벨로우즈의 탄성 변형을 통해 변위를 흡수하여 큰 보상 용량, 우수한 밀봉 및 다방향 변위에 대한 적합성을 제공합니다. 슬리브 확장 조인트는 슬리브 슬라이딩을 통해 축방향 변위를 흡수하며, 구조는 간단하지만 정기적인 유지 관리가 필요합니다. 벨로우즈 신축 조인트는 일반적인 조건에서 더 널리 사용됩니다. 변위 유형, 작동 압력 및 온도를 기준으로 선택해야 합니다. Dafugui의 기술팀이 크기 조정을 도와드릴 수 있습니다.

Q2: 신축이음용 벨로우즈 재료를 선택하는 방법은 무엇입니까?

A: 일반적인 재료로는 스테인레스 스틸 304, 316L, 321 등이 있습니다. 304는 일반 조건에 적합합니다. 316L은 화학 및 해양 환경에 더 나은 내식성을 제공합니다. 321은 증기 파이프라인에 더 나은 고온 저항을 제공합니다. Dafugui는 매체 유형 및 온도 조건에 따라 적절한 재료를 추천할 수 있습니다.

Q3: 벨로우즈 익스팬션 조인트는 정기적인 유지 관리가 필요합니까? 무엇을 확인해야 합니까?

답: 그렇습니다. 정기적인 검사가 권장됩니다. 벨로우즈 표면에 균열, 부식 또는 기계적 손상이 있는지 확인하십시오. 플랜지 연결 볼트가 느슨해졌는지 확인하십시오. 올바른 위치 지정을 위해 제한 장치를 확인하십시오. 벨로우즈에 심각한 손상이나 변형이 발견되면 즉시 교체하여 배관 사고를 방지하십시오.

Q4: Dafugui는 벨로우즈 확장 조인트의 사용자 정의를 지원합니까?

답: 그렇습니다. 우리는 비표준 직경, 특수 재료(예: 니켈 기반 합금), 특수 작동 압력 및 온도 요구 사항을 포함한 비표준 맞춤 서비스를 제공합니다. 귀하의 운영 매개변수를 제공해 주시면 당사 기술팀이 맞춤형 솔루션을 개발해 드리겠습니다.
