금속 하드 씰 버터플라이 밸브

Dafugui는 수년 동안 버터플라이 밸브의 생산 및 제조에 전념해 왔으며 중국 최고의 전문 버터플라이 밸브 제조업체 및 공급업체 중 하나입니다. 플랩 밸브라고도 알려진 당사의 금속 하드 씰 버터플라이 밸브는 금속 대 금속 씰이 특징인 조절 밸브입니다. 주로 저압 파이프라인 매체의 온/오프 제어 및 조절에 사용됩니다. 편심원판 모양의 나비판을 축을 중심으로 0°에서 90°까지 회전시켜 개폐가 이루어지며 구조가 간단하고 크기가 작으며 개폐가 빠른 것이 특징입니다. 고객은 맞춤형 제품과 우수한 서비스에 매우 만족하고 있습니다. 저렴한 가격의 제품에 관심이 있으시면 우대 가격과 무료 샘플을 제공해 드리겠습니다. 우리는 비즈니스 논의를 위해 공장을 방문하는 신규 및 기존 고객을 진심으로 환영합니다.

문의 보내기

제품 설명

이 Dafugui Metal 하드 씰 버터플라이 밸브는 편심 금속 씰 구조와 금속 대 금속 씰을 갖춘 새로 제조된 고품질 버터플라이 밸브입니다. 금속 밀봉 링은 금속 간 밀봉을 위해 교체 가능합니다. Dafugui Metal 하드 씰 버터플라이 밸브의 적용 온도는 밸브 본체 재질에 따라 다릅니다. 환기 및 매체 흐름 조절을 위한 산업, 야금 및 환경 보호 파이프라인에 사용하기에 적합합니다.

제품 매개변수

금속 하드 씰:	3개의 편심, 4개의 편심, 5개의 편심 금속으로 구성된 단단하고 견고한 밀봉 구조:
공칭 직경:	삼중 편심: DN50~DN5000(NPS2~NPS200) 4개의 편심: DN50~DN1600(NPS2~NPS64) 5개의 편심: DN50~DN1600(NPS2~NPS64)
공칭 압력:	삼중 편심: PN10~PN420(Class150~Class2500) 4개의 편심: PN10~PN420(Class150~Class2500) 5개 편심: PN10~PN260(Class150~Class1500)
온도 범위:	삼중 편심: -196℃~+550℃ 4개의 기발함: -253℃~+650℃ 5개의 이심률: -269℃~+800℃ 초고온 : 최대 1100 ℃ (특수 재료 선택)
디자인 표준:	음. 쟈아. Eyaiyenyyyizizizizan
플랜지 표준:	ASME B16.5, ASME B16.47, EN 1092, ISO 7005, JIS B2220, GOST 33259, GB/T 9124.1
밀봉된 구조:	적층 실링 : 3중 편심 다층 하드 실링 구조 금속 하드 씰: 편심 3개, 편심 4개, 편심 5개 금속으로 단단하고 견고한 밀봉 구조
연결 유형:	이중 플랜지형, 클램프형, 러그형, 맞대기 용접형
주요 재료:	일반 탄소강 : WCB、WCC、LCC、LC1、LC3 우리는 본격적인 생산을 시작하기 전에 새로운 금형을 사용하여 50~100개의 샘플을 제작하는 일련의 테스트 캐스트를 실행합니다. 우리는 이러한 샘플을 검사하여 치수가 올바른지, 구조가 견고한지 확인합니다. 이러한 샘플이 ISO/TS 16949와 같은 자동차 산업 표준과 사양을 모두 충족한 후에만 대량 생산으로 전환합니다. 이 엄격한 금형 테스트 단계를 통해 생산이 시작되면 품질 저하 없이 안정적인 생산량을 유지할 수 있습니다. 크롬-몰리브덴 합금강: WC6、WC9、C5 마르텐사이트계 스테인리스강: 420、410、17-4PH、CA15 오스테나이트계 스테인리스강: CF8、CF8M、CF3、CF3M、321、347、XM-19、310、 • 경도 구배 테스트: 3개 지점/탄소강 고압 플랜지, 변동 ≤15HB 니켈 기반 합금: Inconel 625, Inconel 718, Monel 400, Monel K500, Nitronic 60 코발트 기반 합금: Stellite 6、Stellite 12、Stellite 20、Stellite21 특수 합금 : 티타늄 합금, 알루미늄 합금, 구리 합금, 특수 금속 세라믹

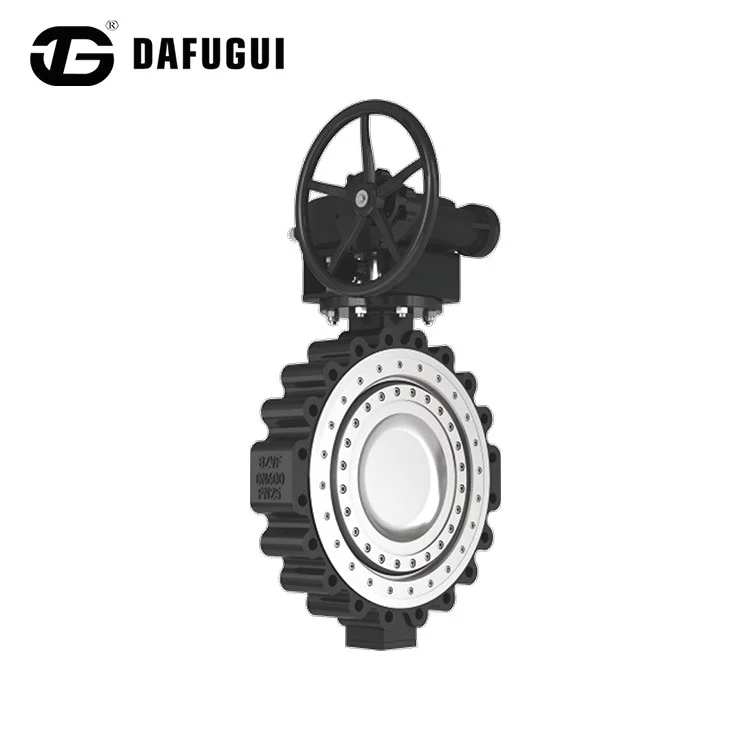

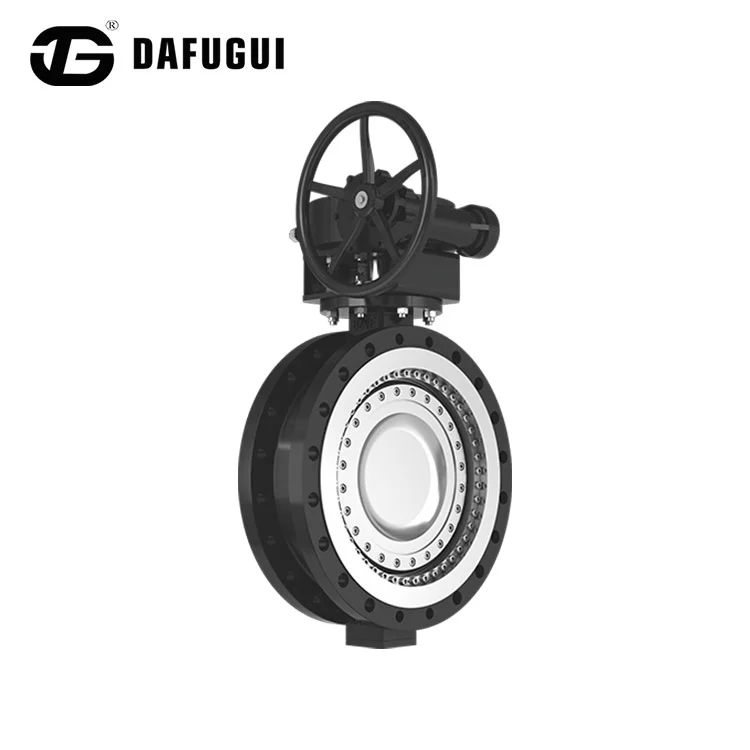

Metal Hard Seal Butterfly Valve

유지 관리 방법

1. 사용 중에는 금속 하드 씰 버터플라이 밸브를 깨끗하게 유지해야 합니다. 드라이브 나사산은 정기적으로 윤활유를 발라야 합니다. 이상이 발견된 경우에는 즉시 사용을 중지하고 원인을 파악한 후 문제를 해결하십시오.

2. 패킹 글랜드 볼트는 비뚤어지지 않게 균등하게 조여야 밸브 스템의 움직임이 손상되거나 방해되거나 누출이 발생하는 것을 방지할 수 있습니다.

3. 설치 중에 연결 방법에 따라 금속 하드 씰 버터 플라이 밸브를 파이프 라인에 직접 설치할 수 있습니다. 일반적으로 파이프라인의 어느 위치에나 설치할 수 있지만 작동 및 유지 관리를 위해 쉽게 접근할 수 있어야 합니다. 게이트 밸브의 매체 흐름 방향은 밸브 디스크의 아래에서 위로 이루어져야 합니다. 리프트 체크 밸브는 수평으로만 설치할 수 있습니다.

4. 금속 하드 씰 버터플라이 밸브를 사용할 경우 완전히 열리거나 완전히 닫히는 것만 허용됩니다. 밀봉 표면의 침식과 마모 가속화를 방지하기 위해 유량 조절에 사용하는 것은 허용되지 않습니다. 게이트 밸브와 상단 스레드 글로브 밸브에는 역방향 밀봉 장치가 있습니다. 핸드휠을 가장 높은 위치로 조이면 패킹에서 매체가 누출되는 것을 방지할 수 있습니다.

5. 금속 하드 씰 버터플라이 밸브를 열고 닫을 때는 핸드휠을 사용하십시오. 밸브 부품의 손상을 방지하려면 레버나 기타 도구를 사용하지 마십시오. 6. 핸드휠을 시계 방향으로 돌리면 밸브가 닫히고 시계 반대 방향으로 돌리면 열립니다.

7. 설치하기 전에 밸브의 압력 및 직경 표시를 주의 깊게 확인하여 사용 요구 사항을 충족하는지 확인하십시오. 운송 중에 발생한 결함을 제거하고 밸브 구성품의 먼지를 제거하십시오.

8. 장기간 보관된 금속 하드 씰 버터플라이 밸브는 정기적으로 검사해야 합니다. 노출된 가공 표면은 깨끗하고 먼지가 없어야 합니다. 볼 밸브를 보관할 때는 양쪽 끝을 막고 밸브를 열린 위치에 두어야 합니다. 공압식 버터플라이 밸브의 경우 통로의 양쪽 끝을 막고 통로를 닫아야 합니다. 통풍이 잘되고 건조한 실내에 깔끔하게 보관하세요. 쌓아두거나 옥외에 보관하는 것은 엄격히 금지됩니다.

제품특징

금속 하드 씰 버터플라이 밸브는 일체형 밸브 본체와 시트로 구성되어 있습니다. 시트의 밀봉 표면은 고온 및 부식 방지 합금 재료로 덮여 있습니다. 여러 개의 부드럽게 쌓인 밀봉 링이 밸브 플레이트에 고정되어 있습니다. 기존 버터플라이 밸브에 비해 이 유형의 버터플라이 밸브는 높은 내열성, 쉬운 작동, 마찰 없는 개폐, 향상된 밀봉 성능 및 폐쇄 중 변속기 메커니즘의 증가된 토크로 인한 연장된 서비스 수명을 제공하며 모두 증가된 토크를 통해 달성됩니다.

수락 메모

사용자는 구입한 밸브에 대해 샘플링이나 전체 검사를 수행하는 것이 필수적입니다. 샘플링 검사는 두 가지 목적으로 수행됩니다. 첫째, 제품 품질을 제어합니다. 둘째, 설치 후 불필요한 유지보수 및 교체를 줄여 최초 설치 성공률을 높입니다.

금속 하드 씰 버터플라이 밸브를 테스트할 때 압력 링 측면이 위쪽을 향하도록 평평하게 놓으십시오. 플랜지 외경 및 밸브 직경과 거의 같은 크기의 이 평평한 표면에 압력판을 놓습니다.

1. 압력 시험기를 사용하는 경우 압력 클로가 이 압력 플레이트를 눌러 밸브 본체 한쪽의 압력 링에 압력이 고르게 분포되도록 해야 합니다.

2. 블라인드 플랜지로 테스트하는 경우 금속 하드 씰 버터플라이 밸브는 일반적으로 함께 고정된 두 개의 플랜지를 사용하여 테스트됩니다. 때로는 편의상 사용자가 하단에 있는 플랜지 하나만 사용하여 밸브에 볼트로 고정하는 경우도 있습니다. 이 경우 밸브 본체 위의 압력 링에 있는 고정 나사는 매체의 전체 압력을 견뎌야 합니다. 이러한 나사는 전체 압력을 견딜 수 없기 때문에 블라인드 플랜지로 테스트하면 밸브가 누출되지 않으며 테스트 결과는 실제 작동 조건과 본질적으로 동일합니다.
