고성능 버터플라이 밸브

Dafugui는 중국의 대규모 버터플라이 밸브 제조업체 및 공급업체이며 수년 동안 밸브 생산에 주력해 왔습니다. 당사의 고성능 버터플라이 밸브는 유체 매체를 차단하거나 조절하는 데 사용되는 밸브 유형입니다. 구조가 간단하고 개폐가 빠르며 흐름 저항이 낮고 가격 경쟁력이 뛰어난 것이 특징입니다.

문의 보내기

제품 설명

Dafugui 고성능 버터플라이 밸브는 주로 밸브 본체, 밸브 플레이트, 밸브 스템 및 밀봉 링으로 구성되며 석유, 화학, 전력 및 수처리와 같은 산업에서 널리 사용됩니다. 당사의 고성능 버터플라이 밸브는 국가 품질 표준을 충족하고 플랜지 연결 기능을 갖추고 있으며 오일 매체에 적합하고 포괄적인 애프터 서비스가 제공됩니다. 우리는 쉽게 구할 수 있는 재고를 제공합니다. 자세한 내용을 확인하고 귀하에게 가장 적합한 솔루션을 찾으려면 당사에 문의하십시오.

제품 매개변수

공칭 직경:	DN50~DN1600(NPS2~NPS64)
공칭 압력:	PN10~PN100(클래스150~클래스600)
온도 범위:	-196℃~+260℃
디자인 표준:	ASME B16.34, API 609
플랜지 표준:	ASME B16.5, ASME B16.47, EN 1092, ISO 7005, JIS B2220, GOST 33259, GB/T 9124.1
밀봉된 구조:	이중 편심 탄성 실링 구조
연결 유형:	이중 플랜지형, 클램프형, 러그형, 맞대기 용접형
주요 재료:	크롬-몰리브덴 합금강: WC6、WC9 오스테나이트계 스테인리스강: CF8、CF8M、321、347、310、310S 니켈 기반 고온 합금: Inconel 625, Inconel 718, Haynes 230, Incoloy 800H 코발트계 고온합금 : Stellite 6B (Stellite 합금) 특수 금속 세라믹 : 반응소결탄화규소(RBSiC), 이트리아 안정화 지르코니아(YSZ), 금속 세라믹(WC Co), 전기식, 공압식, 유압식 등

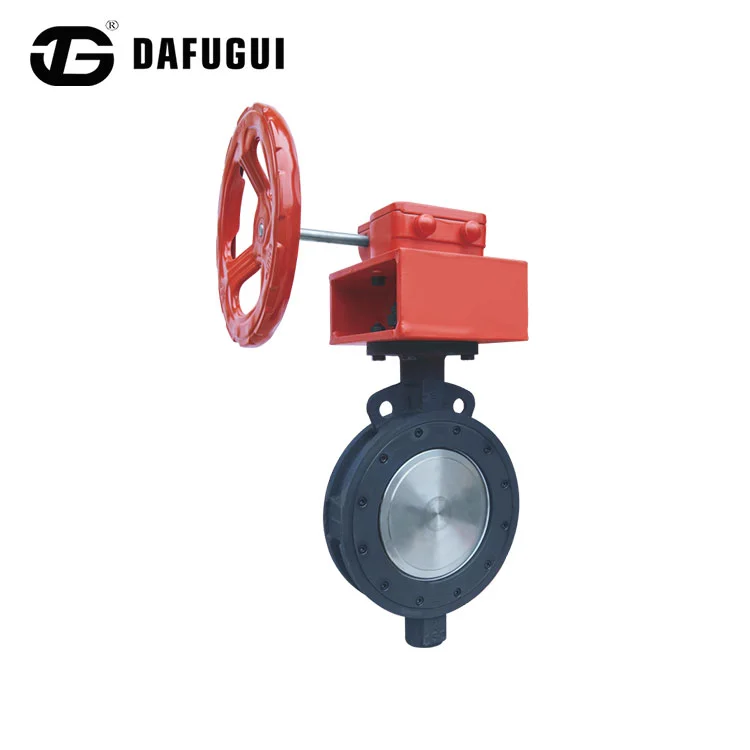

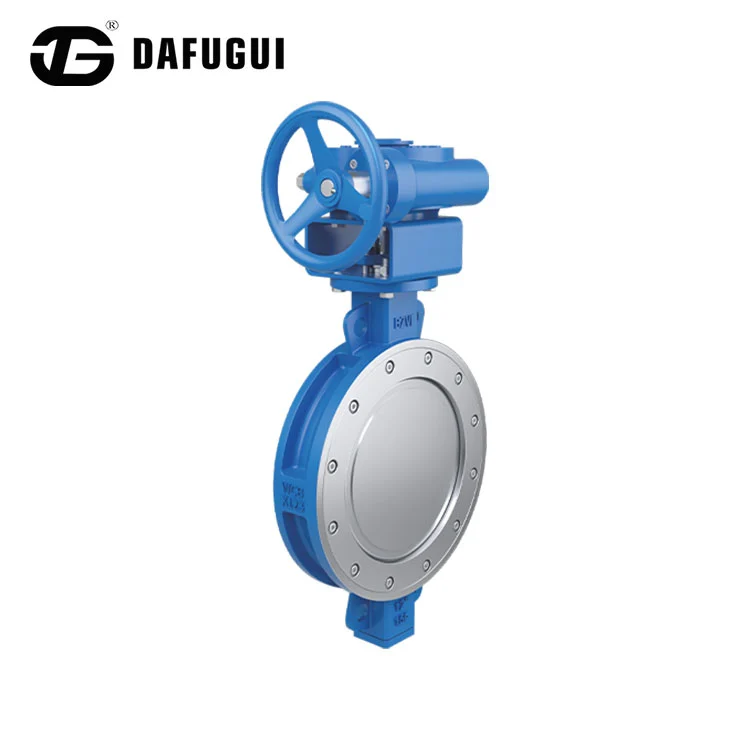

High Performance Butterfly Valve

일반 버터플라이 밸브와의 차이점

기존 버터플라이 밸브 기술에서 기존 제품은 씰링 구조로 고무, PTFE 등의 소재를 주로 사용하고 있습니다. 그러나 고유한 설계 특성으로 인해 이러한 버터플라이 밸브는 고온, 고압, 내식성 및 내마모성에 대한 엄격한 요구 사항을 충족할 수 없습니다.

더욱 발전된 고성능 버터플라이 밸브는 통합 밸브 본체와 시트 설계를 채택합니다. 밸브 시트 밀봉 표면은 온도 및 부식 방지 합금 재료로 덮여 있으며 밸브 플레이트에는 다층 소프트 적층 밀봉 링이 장착되어 있습니다.

기존 버터플라이 밸브에 비해 고성능 버터플라이 밸브는 고온 저항이라는 핵심 장점을 보유할 뿐만 아니라 작동이 더 쉽고 개폐 시 마찰 손실이 없습니다. 닫힐 때 변속기 메커니즘의 토크가 동시에 증가하여 정확한 밀봉 보상을 달성하여 버터플라이 밸브의 밀봉 신뢰성을 크게 향상시키고 제품의 서비스 수명을 효과적으로 연장합니다.

기술적 장점

1. 이중/삼중 편심 설계로 누출 제로 달성

2. 낮은 마찰과 긴 서비스 수명; 올바르게 사용하면 서비스 수명이 100,000사이클을 초과할 수 있습니다.

3. 고압 및 고온에 강함

4. 낮은 흐름 저항, 작은 크기 및 가벼운 무게로 자동 제어를 지원합니다.

당사의 고성능 버터플라이 밸브는 일반 버터플라이 밸브보다 훨씬 뛰어난 밀봉 성능을 제공하므로 특히 고압 및 고온 환경에 적합합니다. 당사의 제품은 주강 밸브 본체와 하드 씰 구조를 특징으로 하며 고객의 특정 요구 사항을 충족하기 위해 다양한 매개변수의 사용자 정의를 지원합니다.

기술 분류 및 구조 분석

고성능 버터플라이 밸브는 편심 구조에 따라 세 가지 유형으로 분류되며 각 유형에는 적용 가능한 시나리오가 있습니다.

Difon Machinery의 포괄적인 알루미늄 다이캐스팅 솔루션

2. 이중 편심 버터플라이 밸브: 밸브 샤프트가 밸브 본체 중심선과 밀봉 표면 중심선에서 벗어나 밀봉 성능이 향상되고 작동 토크가 감소합니다. 도시 상하수 처리 등 중·고압, 중온 조건에 적합합니다.

3. 삼중 편심 버터플라이 밸브: 이중 편심 설계에 추가적인 각도 편심이 추가되어 밀봉 표면의 "쐐기 모양 압축"을 달성하고 개방 마찰을 제거하며 누출 없음을 달성합니다. 석유, 천연가스, 화학 공정과 같은 고압, 고온 및 부식성이 높은 매체에 적합합니다.
