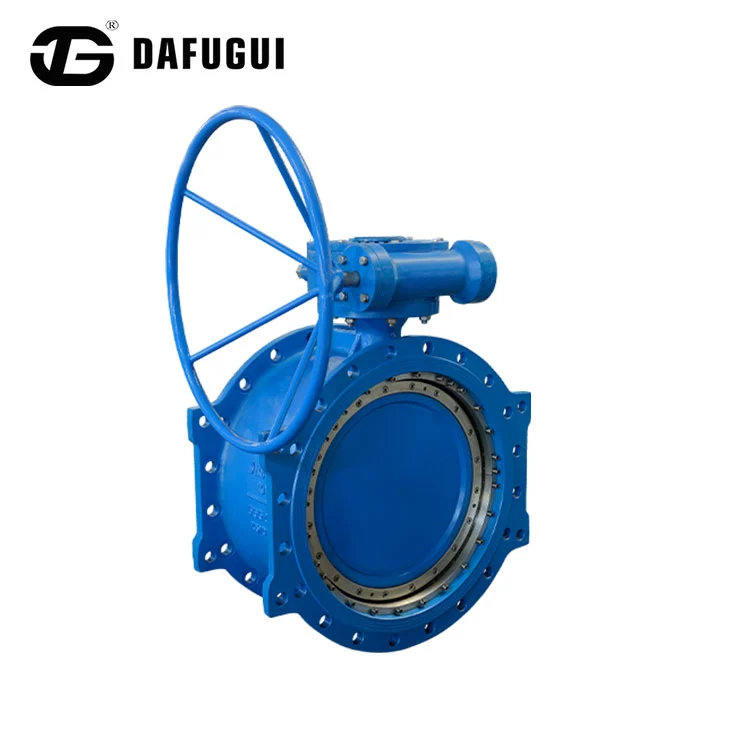

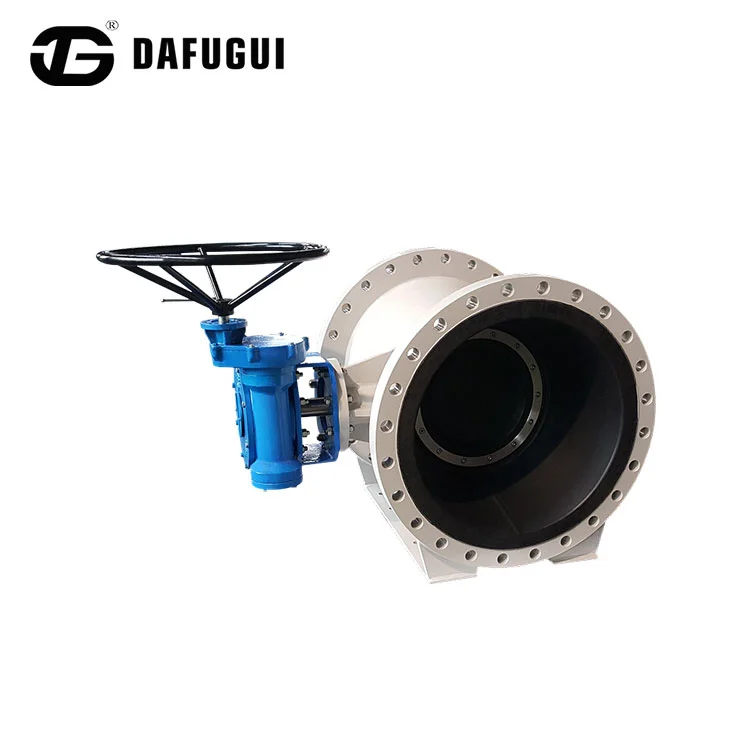

탄성 시트 버터플라이 밸브

이 Dafugui 탄성 시트 버터플라이 밸브는 품질이 좋고 내구성이 뛰어납니다. 금속 대 금속 또는 복합 판 밀봉 구조를 사용하고 유연한 스테인레스 스틸 밀봉 링을 통해 누출이 전혀 없습니다. 고온 또는 저온 조건에서도 단단한 밀봉을 유지하고 변형되지 않은 상태를 유지할 수 있습니다.

제품 매개변수

분석 및 문제

탄성 시트 버터플라이 밸브는 밸브 본체, 밸브 플레이트, 밸브 스템, 탄성 시트 및 압력 링과 같은 주요 구성 요소로 구성됩니다.

압력 링의 구조 및 기능: 압력 링의 측면은 밸브 본체 및 파이프 플랜지와 밀봉 쌍을 형성합니다. 측면에 볼트 구멍이 있습니다. 볼트는 압력 링을 조이고 밸브 시트를 고정하고 밸브 본체와 통합하여 밸브의 전체 구조 길이를 형성하는 데 사용됩니다.

압력 링 측면의 볼트 구멍으로 인해 유효 밀봉 표면 직경이 줄어듭니다. 대부분의 사용자는 공칭 내경이 10-20mm 더 큰 슬립온 플랜지를 사용합니다. 이는 효과적인 밀봉 표면을 감소시킵니다. 설치 중에 밸브와 파이프 플랜지의 중심이 일치하지 않으면 밸브가 잘못 정렬되어 볼트 구멍을 누르게 됩니다. 이 경우, 볼트 구멍이 파이프 플랜지의 내부 구멍 내부로 노출되어 누출이 발생합니다. 누출은 매체가 압력 링의 뒤쪽에서 흘러나오는 것이 특징입니다.

접수시 주의사항

구조적인 이유로 테스트 및 승인 과정에서 누출이 발생하여 사용자가 제조업체에 부적합 사실을 알렸습니다. 하지만 연락 후 제품은 원활하게 검사를 통과했고 문제 없이 작동되었습니다. 이에 사용자가 탄성시트를 보다 잘 이해하고 사용할 수 있도록 다음과 같은 주의사항을 제시합니다.

1. 탄성 시트 버터플라이 밸브를 테스트할 때는 압력 링 쪽이 위쪽을 향하도록 평평하게 눕혀 놓습니다. 플랜지 외경 및 밸브 직경과 거의 같은 크기의 이 평평한 표면에 압력판을 놓습니다. 압력 시험기를 사용하는 경우 압력 클로가 이 압력 플레이트를 눌러 밸브 본체 한쪽의 압력 링에 압력이 고르게 분포되도록 해야 합니다.

TPU 멤브레인 공급 업체와 맞춤형 적층 직물 - Nashe Textile

위 사항은 설치 중에 발생하는 일반적인 문제입니다. 밸브 구조를 이해하면 설치가 용이하고 탄성 하드 씰 버터플라이 밸브를 올바르게 사용할 수 있습니다.

응용 프로그램 및 기능

탄성 시트 버터플라이 밸브는 밸브 본체에 장착된 유연한 스테인레스 스틸 밀봉 링을 활용하여 누출 제로를 달성합니다.

1. 조정 가능한 씰, 100,000주기 동안 누출 없음;

2. 특수 밀봉 구조, 높고 추운 조건에서 응력 변형이 없어 누출이 전혀 발생하지 않습니다.

3. 3차원 편심 구조, 즉시 씰을 열고, 접촉 시 즉시 씰을 닫습니다.

4. 축방향 밀봉 표면 마모로 인한 누출이 쉬운 문제를 해결하는 축방향 위치 결정 장치; 액추에이터는 어느 방향으로든 설치할 수 있습니다.

5. 식품, 제약, 화학 산업의 청정 파이프라인은 물론 산업 환경 보호, 수처리, 고층 건물, 미디어 흐름 개폐 또는 조절을 위한 급수 및 배수 파이프라인에 사용하기에 적합합니다.
