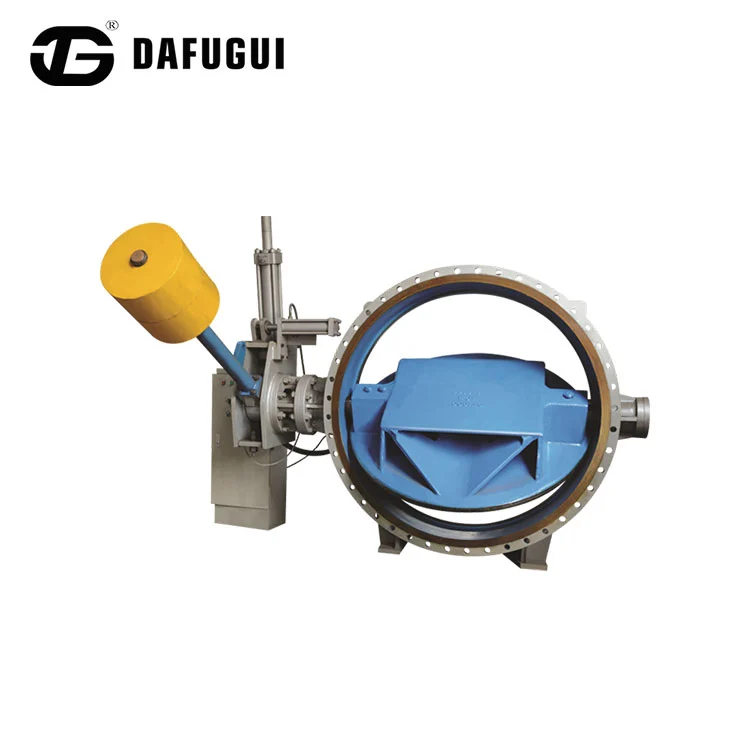

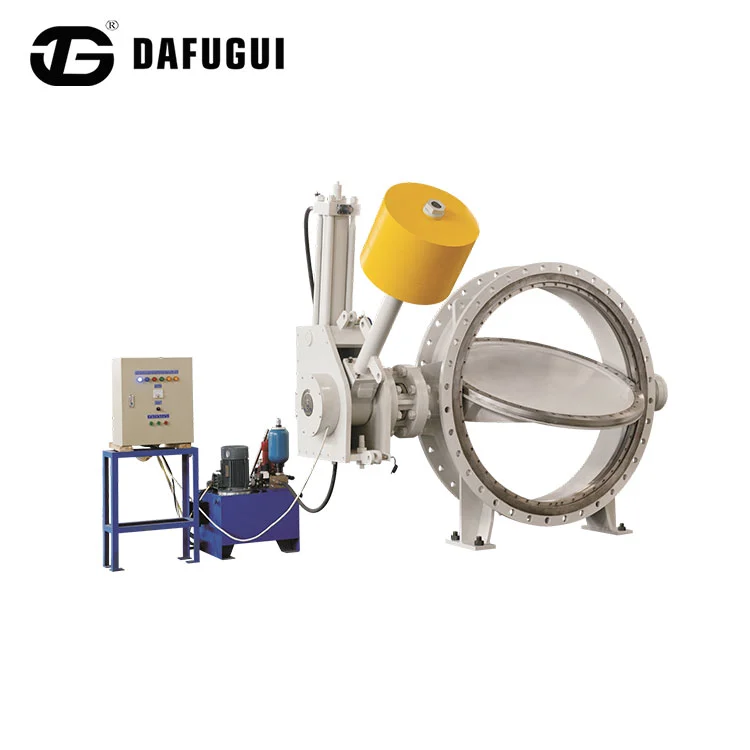

유압 제어 체크 버터플라이 밸브

Dafugui의 제품은 아시아, 유럽 및 미주 시장을 포함하여 전 세계 여러 국가 및 지역에 판매됩니다. 그 중 유압 제어 체크 버터플라이 밸브는 중력 해머의 위치 에너지나 어큐뮬레이터의 압축 에너지를 밸브 폐쇄의 동력원으로 사용합니다. 현재 국내외에서 가장 진보된 파이프라인 제어 장치 중 하나입니다. 작업 시 유압 제어 체크 버터플라이 밸브는 파이프라인 호스트와 함께 작동하며 유압 전환 과정의 원리에 따라 미리 설정된 개폐 프로그램을 통해 안정적인 파이프라인 차단을 달성하여 파이프라인의 수격 현상을 효과적으로 제거하고 파이프라인 시스템의 안전을 보호하는 역할을 합니다.

제품 매개변수

작동 원리

1. 구동 메커니즘

균형추의 위치 에너지는 밸브를 닫는 힘을 제공합니다. 오일 펌프가 시작된 후 가압된 오일이 오일 실린더의 피스톤을 구동합니다. 피스톤과 레버가 함께 작동하여 균형추를 들어 올려 밸브 개방을 완료합니다.

2. 밸브 개방 제어

원심 펌프 작동: 펌프 시작 후 밸브 개방이 지연됩니다.

축류 펌프 작동: 펌프와 밸브가 동시에 시작되거나 밸브가 부분적으로 먼저 열립니다.

유압 터빈 작동: 바이패스 밸브 사전 감압, 메인 밸브 개방, 터빈 시동.

3. 압력 유지 시스템

밸브 열림 시 자동 압력 유지; 어큐뮬레이터 압력 범위: 20-32MPa. 압력이 저압 임계값으로 감소할 때 자동 오일 펌프 압력 보충.

4. 밸브 폐쇄 제어

균형추의 위치 에너지는 단계적 밸브 폐쇄를 유도합니다.

빠른 폐쇄 단계: 물 흐름의 70%를 차단합니다.

천천히 닫히는 단계: 남은 30%가 천천히 닫힙니다. 2단계 버퍼링으로 워터해머를 제거합니다.

5. 비상작동

수동 펌프 작동으로 유압 제어 체크 버터플라이 밸브의 무동력 시동이 가능합니다. 차단 밸브를 열면 균형추가 유압 제어 체크 버터플라이 밸브를 강제로 닫습니다.

목적

유압 제어 체크 버터플라이 밸브는 물 매체 파이프라인의 펌프 출구에 설치하도록 설계되었으며 차단 밸브와 체크 밸브 역할을 모두 수행합니다. 폐쇄 시간과 속도는 수격 현상을 제거하거나 감소시키고 작동 매체의 역류를 방지하기 위해 조정 가능합니다.

특징 및 장점

1. 유압 제어 체크 버터플라이 밸브는 균형추의 위치 에너지에 의해 유압으로 작동 및 폐쇄되어 우수하고 안정적인 작동 성능을 제공합니다.

2. 펌프 하류에 설치되는 유압 제어 체크 버터플라이 밸브는 게이트/버터플라이 밸브 또는 체크 밸브로 사용할 수 있습니다. 유동 저항 계수는 앞서 언급한 밸브의 30%에 불과하여 에너지를 크게 절약합니다.

3. 균형추에는 잠금 장치가 장착되어 있습니다. 유압 제어 체크 버터플라이 밸브가 지정된 위치에 도달하면 균형추가 뒤로 떨어져 밸브가 닫히는 것을 방지하기 위해 균형추 암을 잠금 핀으로 잠가야 합니다.

4. 유압 액츄에이터에는 누출 시 압력 보상을 위해 가압된 오일을 저장하는 어큐뮬레이터가 장착되어 있습니다.
