담수화 플랜트 고염도 S32760 나사식 파이프 플랜지가 SWRO 염수 및 화학 라인에서 탁월한 이유는 무엇입니까?

추상적인

A 담수화 플랜트 고염도 S32760 나사형 파이프 플랜지는 공격적인 염화물 공격, 난류 및 염층 침전에 직면한 해수 역삼투(SWRO) 시설용으로 설계된 특수 배관 커넥터입니다. 이 기사에서는 UNS S32760 슈퍼 듀플렉스 강철의 야금학적 장점, 나사형 플랜지 연결의 설계 및 치수 표준, 고압 염수 리젝트 헤더의 성능, 설치 및 유지 관리 사례, 해안 담수화 플랜트의 안정적인 장기 운영을 지원하는 품질 검증 단계를 조사합니다.

해수 역삼투압 시스템의 부식 문제

해수 역삼투 플랜트는 지구상에서 가장 까다로운 유체 환경 중 하나에서 작동됩니다. 높은 염화물 농도, 상승된 온도, 용존 산소 및 지속적인 펌프로 인한 난류가 결합되어 여러 방향에서 금속 배관 구성 요소를 공격합니다. SWRO 시설에서 염수 거부 헤더 및 화학 처리 라인은 농축된 염 용액과 잔류 처리 화학 물질을 고압에서 운반하기 때문에 특히 취약합니다.

316L 또는 904L과 같은 표준 스테인리스강은 장기간에 걸쳐 뜨거운 고염분 염수에 노출되면 구멍, 틈새 부식 및 응력 부식 균열이 발생할 수 있습니다. 단일 플랜지 연결이 실패하면 계획되지 않은 가동 중단, 제품 손실 및 값비싼 수리 비용이 발생할 수 있습니다. 이러한 이유로 사양 엔지니어들은 중요한 SWRO 배관 연결부에 슈퍼 듀플렉스 스테인리스강을 점점 더 많이 찾고 있습니다.

염화물 공격 및 속도 침식

염화물 이온은 해수 시스템의 국부적인 부식을 일으키는 주요 원인입니다. 이들은 금속 표면의 수동 산화막을 관통하여 약한 지점, 특히 산소 재생이 제한된 틈새에서 구멍을 뚫습니다. 스레드 연결은 스레드 맞물림 영역에 자연스러운 틈새를 생성하므로 재료 선택이 특히 중요합니다.

동시에, 고압 역삼투 공급 펌프는 보호 표면층을 침식할 수 있는 난류를 생성합니다. 화학적 공격과 기계적 마모가 결합되어 금속 손실이 가속화됩니다. 따라서 배관 재료는 높은 염화물 저항성과 속도 침식을 견딜 수 있는 충분한 기계적 경도를 모두 제공해야 합니다.

✦ ✦ ✦

UNS S32760 슈퍼 듀플렉스 스틸의 재료 장점

F55 또는 1.4501로 종종 지정되는 UNS S32760은 오스테나이트와 페라이트 상 균형을 유지하여 고강도와 뛰어난 내식성을 달성하는 슈퍼 듀플렉스 스테인리스강입니다. 그 화학적 성질은 특히 염화물 함유 환경에 최적화되어 담수화 플랜트 배관에 대한 강력한 후보가 됩니다.

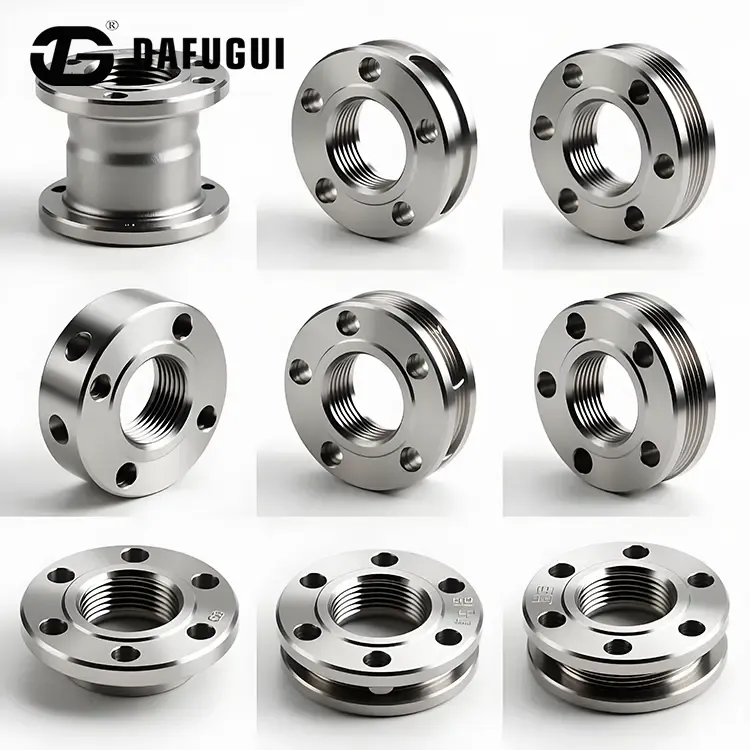

Desalination Plant High Salinity S32760 Threaded Pipe Flanges

SWRO 시설의 경우,담수화 플랜트 고염도 S32760 나사형 파이프 플랜지고압 염수 거부 헤더 및 화학 처리 라인에 대해 지정됩니다. 열 용접 영역을 제거함으로써 이 나사식 F55 플랜지는 역삼투 스키드 및 매니폴드 시스템 전체에서 균일한 합금 무결성을 유지합니다.

염수 처리에 최적화된 화학

UNS S32760의 합금 구성은 크롬 24%~26%, 몰리브덴 3%~4%, 질소 0.2%~0.3%를 포함합니다. 의도적으로 구리를 0.5%~1.0%, 텅스텐을 0.5~1.0% 첨가하면 염화물 염수에 대한 저항성이 더욱 향상됩니다. 표준 316L 또는 904L 등급과 비교하여 이 화학 물질은 뜨거운 바닷물 환경에서 더 높은 공식 저항 등가 수치와 더 나은 성능을 제공합니다.

높은 크롬 및 몰리브덴 함량:염화물이 풍부한 매질에서 안정적인 부동태 피막을 지원합니다.
질소 합금:강도를 높이면서 공식 및 틈새 부식에 대한 저항성을 향상시킵니다.
구리 및 텅스텐 첨가물:염도가 높은 소금물의 성능을 향상시키고 국부적인 공격에 대한 민감성을 줄입니다.
균형잡힌 이중 미세구조:우수한 인성과 함께 높은 기계적 강도를 제공합니다.

용접 영역이 없는 균일한 재료 구조

용접 조인트는 슈퍼 듀플렉스 강철의 미세 구조를 변경하고 내식성이 감소된 국부적인 영역을 생성할 수 있는 열 주기를 도입합니다. 나사형 플랜지는 이 문제를 완전히 방지합니다. 연결이 기계적이기 때문에 합금 구조는 플랜지 본체와 나사산 영역 전체에서 일관되게 유지됩니다. 이러한 균일성은 신뢰성이 중요한 역삼투 스키드 및 매니폴드 시스템에서 스레드 S32760 플랜지가 선호되는 주요 이유입니다.

✦ ✦ ✦

스레드 플랜지 설계 및 치수 표준

나사형 파이프 플랜지는 용접 없이 플랜지형 배관을 연결하는 실용적인 방법을 제공합니다. 플랜지 본체에는 외부 나사산이 일치하는 파이프를 수용하는 나사산 구멍이 있습니다. 파이프가 플랜지에 나사로 고정되면 어셈블리는 유지 관리 또는 시스템 재구성을 위해 분해할 수 있는 기계적 조인트를 생성합니다.

그만큼담수화 플랜트 고염도 S32760 나사형 파이프 플랜지본체와 나사 형태에 UNS S32760 슈퍼 듀플렉스 강철을 사용하여 동일한 내식성 합금을 플랜지와 연결 파이프 모두에 사용할 수 있습니다. 이는 갈바닉 불일치를 방지하고 배관 시스템 전반에 걸쳐 재료 추적성을 단순화합니다.

목	표준/사양
치수 표준	ANSI/ASME B16.5, DIN 2566, EN 1092-1 유형 13
재료 명칭	ASTM A182 / ASME SA182 UNS S32760 / F55 / 1.4501
압력 등급	클래스 150# ~ 2500# / PN10 ~ PN100
스레드 연결	NPT(ANSI B1.20.1), BSPT(ISO 7-1), 미터법 나사산
얼굴 유형	올려진 얼굴, 평평한 얼굴 또는 링 조인트 얼굴 사용 가능
크기 범위	1/2인치 ~ 24인치, 요청 시 맞춤 크기 제공

위에 나열된 치수 표준은 플랜지가 담수화 플랜트의 표준 배관 및 장비와 올바르게 결합되도록 보장합니다. 클래스 150#부터 클래스 2500#까지의 압력 등급은 SWRO 공급, 염수 거부 및 화학물질 주입 라인의 작동 압력 범위를 포괄합니다.

스레드 유형 및 씰링 고려 사항

나사산 연결은 수나사산과 암나사산 사이의 맞물림에 의존하여 압력이 가해지는 조인트를 생성합니다. NPT 스레드는 맞물릴 때 스레드를 압축하는 테이퍼 형태를 사용하는 반면, BSPT 스레드는 ISO 7-1에 따라 유사한 원리를 따릅니다. 특정 프로젝트 요구 사항에 따라 미터법 스레드도 사용할 수 있습니다. 스레드 측면을 손상시키지 않고 안정적인 밀봉을 달성하려면 적절한 스레드 윤활과 제어된 보충 토크가 필수적입니다.

✦ ✦ ✦

고압 염수 리젝트 헤더의 성능

SWRO 플랜트의 염수 거부 헤더는 고압에서 작동하며 원해수의 염도를 초과할 수 있는 농축 염 용액을 운반합니다. 배관은 해안 환경에서 내부 부식과 외부 대기 공격에 저항하면서 누출 없이 이러한 유체를 포함해야 합니다.

그만큼담수화 플랜트 고염도 S32760 나사형 파이프 플랜지이러한 의무 조건에 맞게 설계되었습니다. 슈퍼 듀플렉스 합금은 염화물 구멍 및 틈새 부식에 저항하는 반면, 단조 미세 구조는 난류 하에서 표면 침식을 완화하는 데 도움이 되는 기계적 경도를 제공합니다. 나사형 설계는 우선적인 부식 부위가 될 수 있는 용접 열 영향 영역을 제거합니다.

정수압 테스트 및 치수 감사

각 생산 로트는 공칭 설계 등급의 1.5배에 달하는 정수압 쉘 테스트를 거칩니다. 이는 기계적 봉쇄를 확인하고 배송 전에 제조 결함을 식별합니다. 치수 일관성은 플랜지 두께, 볼트 구멍 피치 원, 나사 피치와 같은 중요 매개변수를 적용 가능한 표준에 따라 감사하는 디지털 좌표 측정기를 사용하여 확인합니다.

입계 부식 저항

스테인리스강에서는 열처리 중에 크롬 탄화물이 결정립 경계에 침전되면 입계 부식이 발생할 수 있습니다. S32760 플랜지는 ASTM A262 Practice E에 따라 평가되어 입계 화학적 공격에 대한 내성을 확인합니다. 이 테스트는 공격적인 염수 매체에서 장기간 서비스에 대한 추가적인 신뢰도를 제공합니다.

✦ ✦ ✦

설치 및 유지 관리 모범 사례

올바른 설치는 나사형 슈퍼 듀플렉스 플랜지의 서비스 수명을 연장하고 연결부 누출을 방지합니다. 다음 사례는 대부분의 SWRO 배관 시스템에 적용됩니다.

스레드 검사:조립하기 전에 수나사산과 암나사산 모두 손상, 잔해 또는 제조 결함이 있는지 확인하십시오.
깨끗한 씰링 표면:나사산과 플랜지 표면에서 기름, 먼지, 염분 껍질을 제거하십시오.
호환 윤활제:슈퍼 듀플렉스 스테인레스 스틸 및 공정 매체에 적합한 윤활제를 바르십시오.
통제된 메이크업:스레드에 과도한 응력이 가해지지 않도록 권장 토크에 따라 연결부를 조이십시오.
플랜지 정렬:결합 플랜지가 평행하고 볼트 구멍이 강제로 정렬되지 않았는지 확인합니다.
누출 점검:시스템에 점차적으로 압력을 가하고 나사산 조인트에 흘러내림이나 누출이 있는지 검사하십시오.

설치시담수화 플랜트 고염도 S32760 나사형 파이프 플랜지, 유지보수 팀은 각 조인트의 설치 토크와 날짜를 기록해야 합니다. 이 정보는 차후 검사를 지원하고 열 주기 또는 압력 변동 후에 다시 조여야 할 수 있는 연결을 식별하는 데 도움이 됩니다.

정기 검사 및 재조립

나사산 연결을 통해 예정된 필터 청소 또는 멤브레인 교체 중에 간단한 기계적 분해가 가능합니다. 용접 조인트와 달리 파이프 스풀을 절단하지 않고도 나사산을 풀고 재조립할 수 있습니다. 재조립하는 동안 나사산에 흠집이나 부식이 있는지 검사하고 손상된 구성품을 교체하십시오.

정기점검담수화 플랜트 고염도 S32760 나사형 파이프 플랜지스레드 상태, 플랜지 표면 상태 및 누출 징후에 중점을 둡니다. 퇴적물 아래의 틈새 부식을 방지하기 위해 외부 표면의 염층 퇴적물을 제거해야 합니다. 구멍이나 균열이 관찰되면 영향을 받은 플랜지를 동일한 합금의 새 부품으로 교체해야 합니다.

✦ ✦ ✦

품질검증 및 공장생산

제조자:다푸구이, 이러한 플랜지는 특수 냉간 성형 및 다축 CNC 기계를 갖춘 전용 피팅 및 플랜지 작업장에서 생산됩니다. 생산 라인은 도시 담수화 프로젝트에 대한 대량 공급 요구 사항을 처리하는 동시에 대규모 배송 전반에 걸쳐 치수 일관성을 유지할 수 있습니다.

품질 관리는 ISO 9001 및 CE 프레임워크를 따릅니다. EN 10204 3.1에 따른 재료 테스트 인증서는 플랜지 테두리에 하드 스탬프된 열 번호와 함께 제공되므로 원자재부터 완제품 구성품까지 완벽한 추적성을 제공합니다.

전용 피팅 및 플랜지 라인

공장에서는 나사형 플랜지와 그에 맞는 파이프 피팅을 위한 별도의 생산 셀을 운영하고 있습니다. 이러한 배열을 통해 제조업체는 슈퍼 듀플렉스 합금의 엘보우, 티, 리듀서 및 밸브를 포함하는 완전한 배관 패키지를 공급할 수 있습니다. 담수화 스키드 제작업체의 경우 여러 구성 요소에 대한 단일 소스를 통해 조달이 단순화되고 전체 배관 어셈블리에 걸쳐 자재 호환성이 보장됩니다.
