벨로우즈 익스펜션 조인트는 열팽창, 진동 및 기계적 응력으로부터 파이프라인 시스템을 어떻게 보호합니까?

석유화학, 전력, 야금 시설의 파이프라인은 끊임없이 열팽창, 수축, 진동, 기계적 변형에 직면합니다. 적절한 보상이 없으면 이러한 힘으로 인해 누출, 피로 균열 및 조기 장비 고장이 발생할 수 있습니다. 그만큼벨로우즈 익스펜션 조인트~에서다푸구이스테인리스강 벨로우즈의 탄성 변형을 통해 축방향, 측면방향, 각도방향 및 결합된 변위를 흡수합니다. -235°C ~ +450°C의 온도 범위와 최대 32MPa의 압력 저항을 갖춘 이 구성 요소는 가장 까다로운 산업 환경에서 안정적인 성능을 제공합니다. 이 기사에서는 Dafugui를 신뢰할 수 있는 공급업체로 만드는 작동 원리, 주요 장점, 주요 유형, 설치 지침 및 제조업체의 지원을 검토합니다.

산업용 파이프라인 안전에서 익스팬션 조인트의 역할

모든 산업용 파이프라인 시스템은 온도 변동, 장비 진동 및 구조적 안정으로 인해 치수 변화를 겪습니다. 이러한 움직임이 수용되지 않으면 결과적인 응력이 앵커, 노즐 및 연결된 장비로 전달되어 조기 파손으로 이어질 수 있습니다. 벨로우즈 익스펜션 조인트는 이러한 움직임을 흡수하는 유연한 요소 역할을 하여 전체 시스템을 보호하고 서비스 수명을 연장합니다.

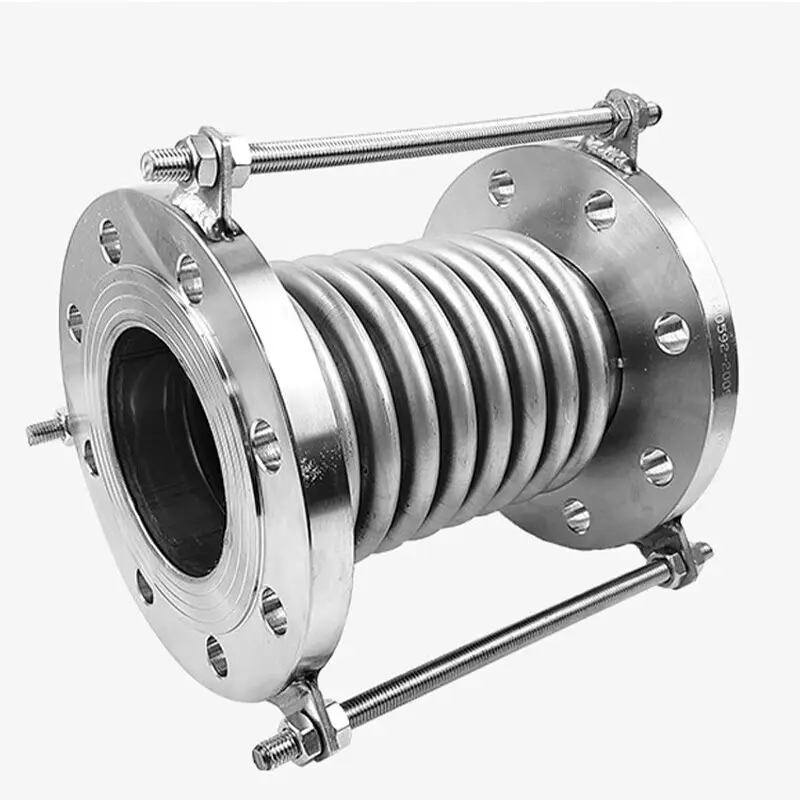

다푸구이, 저장성 원저우에 본사를 두고 제조벨로우즈 익스펜션 조인트골판지 스테인레스 스틸 벨로우즈와 엔드 파이프, 플랜지 및 기타 액세서리를 결합한 제품입니다. 벨로우즈의 탄성 변형은 파이프라인 변위 응력을 제어된 움직임으로 변환하여 고정 지지대의 하중을 줄이고 중요한 연결부에서 누출을 방지합니다. 이로 인해 익스팬션 조인트는 정유소, 발전소, 화학 처리 시설 및 야금 작업의 필수 구성 요소가 됩니다.

작동 원리 및 기능 설계

벨로우즈 익스펜션 조인트의 핵심 작동 원리는 간단하면서도 매우 효과적입니다. 온도 변화로 인해 파이프라인이 팽창하거나 수축하면 주름진 벨로우즈가 이에 따라 압축하거나 늘어나 주변 구조에 응력을 전달하지 않고 변위를 흡수합니다. 동일한 메커니즘이 기계적 진동이나 설치 오정렬로 인해 발생하는 측면 및 각도 움직임을 흡수합니다.

벨로우즈 자체는 내부식성과 내구성을 위해 스테인레스 스틸로 제작된 주요 작동 요소입니다. 엔드 파이프와 플랜지는 연결 지점을 제공하고 내부 슬리브는 흐름을 안내하고 벨로우즈가 매체에 직접 노출되지 않도록 보호합니다. 연결 방법에는 플랜지형과 용접형이 포함되어 있어 조인트를 다양한 파이프라인 구성에 통합할 수 있습니다.

벨로우즈 익스팬션 조인트는 변위 보상 외에도 압력 저항, 밀봉, 온도 저항, 충격 저항, 진동 감쇠 및 소음 감소 기능을 제공하여 현대 배관 시스템의 다기능 구성 요소입니다.

주요 장점

다음 표에는벨로우즈 익스펜션 조인트~에서다푸구이.

주요 유형 및 선택 지침

벨로우즈 신축 조인트는 주로 보상 모드에 따라 분류됩니다. 이러한 유형을 이해하면 엔지니어가 각 응용 분야에 적합한 구성 요소를 선택하는 데 도움이 됩니다.

• 축형– 주로 열 성장에 따른 직선 구간에서 일반적으로 사용되는 파이프라인 축을 따라 축 변위를 흡수합니다.

• 측면형– 오프셋 배관 배열에 적합한 파이프라인 축에 수직인 측면 변위를 주로 흡수합니다.

• 앵귤러형– 주로 각도 변위를 흡수하며 방향 변화를 수용하기 위해 종종 쌍으로 사용됩니다.

• 압력 균형형– 내부 압력으로 인해 발생하는 반력을 최소화하도록 설계되어 앵커 및 지지대에 가해지는 하중을 줄입니다.

• 결합된 구성– 여러 변위 모드를 동시에 처리할 수 있도록 맞춤 설계되었습니다.

신축이음장치는 재질에 따라 금속형과 비금속형으로 구분됩니다.다푸구이각 파이프라인 시스템의 특정 변위 패턴, 작동 압력, 온도 및 매체를 기반으로 유형 권장 사항을 제공합니다.

설치 모범 사례

익스팬션 조인트가 설계된 대로 작동하고 예상 서비스 수명을 달성하려면 올바른 설치가 중요합니다. 다음 지침을 준수해야 합니다.

• 설치 전 검사– 모델, 사양 및 파이프라인 구성을 검증하여 설계 요구 사항을 준수하는지 확인합니다.

• 방향 확인– 내부 슬리브가 있는 보상기의 경우 슬리브 방향이 매체 흐름 방향과 일치하는지 확인하십시오.

• 강제 조정 없음– 파이프라인 설치 편차를 교정하기 위해 보상기의 변형을 사용하지 마십시오. 이는 기능과 수명에 영향을 미치기 때문입니다.

• 벨로우즈를 보호하세요– 용접 스패터가 벨로우즈 표면에 닿지 않도록 하고 설치 시 기계적 손상을 방지합니다.

• 포지셔닝 장치 제거– 파이프라인 설치가 완료된 후 운송에 사용되는 보조 위치 조정 장치를 제거하십시오.

• 수압 테스트– 압력 테스트 중에 보정 장치가 설치된 파이프라인 끝 부분의 고정 파이프 지지대를 강화하십시오.

• 자유로운 움직임– 움직이는 모든 구성 요소가 외부 구조에 의해 제한되지 않는지 확인하십시오.

재료 선택 및 맞춤화

벨로우즈 재료의 선택은 매체, 온도 및 부식 조건에 따라 다릅니다. 일반적인 옵션은 다음과 같습니다.

• 스테인레스 스틸 304– 적당한 내식성을 가지며 일반적인 조건에 적합합니다.

• 스테인레스 스틸 316L– 화학 및 해양 환경에 더 나은 내식성을 제공합니다.

• 스테인레스 스틸 321– 증기 파이프라인에 향상된 고온 저항을 제공합니다.

다푸구이또한 특수 직경, 니켈 기반 합금, 특정 압력 및 온도 요구 사항을 포함한 비표준 맞춤 제작도 제공합니다. 고객은 작동 매개변수를 제공할 수 있으며 기술 팀은 맞춤형 솔루션을 개발합니다. 이러한 유연성은 석유 및 가스, 화학 처리, 수자원 관리 또는 중공업 인프라 등 각 설치의 정확한 요구 사항에 확장 조인트가 일치하도록 보장합니다.

자주 묻는 질문

Q1: 벨로우즈 신축이음장치와 슬리브 신축이음장치의 차이점은 무엇입니까?

A: 벨로우즈 신축 조인트는 벨로우즈의 탄성 변형을 통해 변위를 흡수하여 큰 보상 용량, 우수한 밀봉 및 다방향 변위에 대한 적합성을 제공합니다. 슬리브 확장 조인트는 슬리브 슬라이딩을 통해 축방향 변위를 흡수하며, 구조는 간단하지만 정기적인 유지 관리가 필요합니다. 벨로우즈 유형은 일반적인 조건에서 더 널리 사용됩니다.

Q2: 내 용도에 적합한 벨로우즈 재료를 어떻게 선택합니까?

A: 매체와 온도에 따라 선택이 달라집니다. SS304는 일반적인 조건에 적합합니다. SS316L은 화학 및 해양 환경에 더 나은 내식성을 제공합니다. SS321은 증기 라인에 향상된 고온 성능을 제공합니다. Dafugui는 귀하의 운영 매개변수에 따라 적절한 등급을 추천할 수 있습니다.

Q3: 벨로우즈 익스팬션 조인트는 정기적인 유지 관리가 필요합니까?

답: 그렇습니다. 벨로우즈 표면에 균열, 부식 또는 기계적 손상이 있는지 정기적으로 검사하는 것이 좋습니다. 플랜지 볼트의 견고성을 확인합니다. 제한 장치가 올바르게 배치되었는지 확인합니다. 심각한 변형이나 손상이 발견되면 장치를 즉시 교체해야 합니다.

Q4: Dafugui는 맞춤형 확장 조인트를 지원합니까?

답: 그렇습니다. 비표준 직경, 특수 재료, 특정 압력 및 온도 요구 사항을 포함하여 비표준 맞춤화가 가능합니다. 맞춤형 솔루션을 위한 작동 매개변수를 제공하십시오.

Q5: 표준 리드타임과 지불 조건은 무엇입니까?

A: 표준 리드타임은 표준 품목의 경우 15~30일, 맞춤형 생산의 경우 35~45일입니다. 지불 조건에는 T/T 및 L/C가 포함되며 무역 조건은 EXW, FOB 및 CIF(Incoterms 2020)입니다.

Q6: 무료 샘플을 이용할 수 있나요?

A: 그렇습니다. 표준 크기 및 SS304 및 SS316/316L과 같은 일반적인 재료에 대해 무료 표준 샘플이 제공됩니다. 큰 크기나 특수 합금에는 샘플 요금이 적용됩니다. 표준 예비 부품은 고객 요구 사항에 따라 제공됩니다.

결론

그만큼벨로우즈 익스펜션 조인트 ~에서다푸구이 까다로운 파이프라인 시스템의 열팽창, 진동 및 기계적 변형에 대한 안정적인 보상을 제공합니다. 다방향 변위 흡수, 넓은 온도 범위, 높은 압력 용량 및 유연한 연결 옵션을 통해 장비를 보호하고 석유화학, 전력 및 야금 응용 분야 전반에 걸쳐 서비스 수명을 연장합니다. 15년 이상의 제조 경험, 맞춤화 기능, 종합적인 품질 문서를 ​​바탕으로 Dafugui는 엔지니어와 조달 팀에게 신뢰할 수 있는 솔루션을 제공합니다. 파이프라인 요구 사항을 논의하거나 기술 권장 사항을 요청하려면오늘 Dafugui 팀에 문의하세요– 우리는 귀하의 프로젝트를 선택부터 납품까지 지원할 준비가 되어 있습니다.
