스테인레스 스틸 용접 넥 플랜지가 고압 배관 시스템을 위한 최선의 선택입니까?

스타이nless 강철 용접 목 플랜지고압 및 고온 배관 시스템에서 우수한 강도, 내구성 및 신뢰성으로 널리 알려져 있습니다. 이 포괄적인 가이드에서는 설계 장점, 재료 등급, 제조 표준, 다른 플랜지 유형과의 비교, 산업 응용 분야, 설치 모범 사례 및 유지 관리 지침을 살펴봅니다. 엔지니어, 조달 관리자 또는 산업 계약자인지 여부에 관계없이 이 기사는 왜 웰드넥 플랜지가 중요한 배관 시스템에 여전히 선호되는 솔루션인지 이해하는 데 도움이 될 것입니다.

목차

1. 스테인레스 스틸 용접 넥 플랜지 란 무엇입니까?
2. 디자인 특징 및 구조적 장점
3. 재료 등급 및 표준
4. 용접 넥과 기타 플랜지 유형
5. 산업용 애플리케이션
6. 제조 공정 및 품질 관리
7. 설치 모범 사례
8. 유지보수 및 검사
9. 올바른 웰드넥 플랜지를 선택하는 방법
10. 자주 묻는 질문

1. 스테인레스 스틸 웰드 넥 플랜지란 무엇입니까?

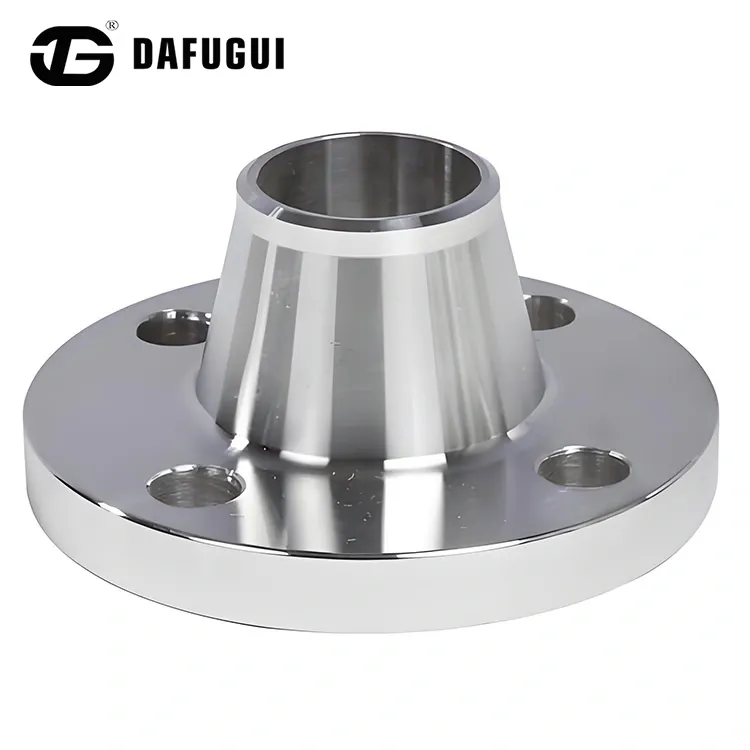

스테인레스 스틸 용접 넥 플랜지는 플랜지 두께에서 파이프 벽 두께로 점진적으로 전환되는 긴 테이퍼형 허브로 설계된 파이프 플랜지입니다. 파이프에 맞대기 용접되어 응력 집중을 줄이는 강력하고 원활한 연결을 제공합니다.

슬립온 플랜지와 달리 웰드 넥 플랜지는 고압, 극한 온도 및 반복 하중이 존재하는 까다로운 환경에 맞게 설계되었습니다. 테이퍼형 허브는 응력을 고르게 분산시켜 균열 및 기계적 고장의 위험을 최소화합니다.

• 최대 강도를 위한 맞대기 용접 연결
• 응력 분산을 위한 긴 테이퍼형 허브
• 고압 및 고온 시스템에 탁월
• ASME, ANSI 등 국제표준을 준수합니다.

2. 디자인적 특징 및 구조적 장점

2.1 테이퍼형 허브 설계

웰드 넥 플랜지의 특징은 테이퍼형 허브입니다. 이 기능을 사용하면 플랜지에서 파이프로 응력이 점진적으로 전달되어 국부적인 응력 지점을 방지할 수 있습니다.

2.2 완전침투용접

플랜지는 파이프에 맞대기 용접되기 때문에 연속적인 금속 구조를 형성합니다. 이로 인해 내피로성과 기계적 강도가 크게 향상됩니다.

2.3 우수한 압력 처리

웰드 넥 플랜지는 일반적으로 클래스 300, 600, 900, 1500, 심지어 2500과 같은 고압 등급 시스템에 사용됩니다.

3. 재료 등급 및 규격

스테인레스 스틸 웰드 넥 플랜지는 일반적으로 다양한 환경 및 화학 노출 요구 사항을 충족하기 위해 다양한 스테인레스 스틸 등급을 사용하여 제조됩니다.

일반적인 스테인레스 스틸 등급

• ASTM A182 F304 / F304L
• ASTM A182 F316 / F316L
• ASTM A182 F321
• ASTM A182 F347

국제표준

• ASME B16.5
• ANSI
• 소음
• EN 1092-1
• JIS

올바른 등급을 선택하면 부식성 매체, 온도 조건 및 기계적 요구 사항과의 호환성이 보장됩니다.

4. 웰드넥과 기타 플랜지 유형

슬립온 플랜지에 비해 웰드 넥 플랜지는 특히 동적 시스템에서 더 큰 신뢰성과 더 긴 서비스 수명을 제공합니다.

5. 산업 응용

• 석유 및 가스 파이프라인
• 석유화학 플랜트
• 발전설비
• 수처리 시스템
• 조선 및 해양 플랫폼

안전과 성능이 중요한 산업에서는 웰드넥 플랜지가 선호되는 솔루션인 경우가 많습니다.

6. 제조공정 및 품질관리

고품질 스테인리스 스틸 웰드 넥 플랜지는 일반적으로 주조가 아닌 단조로 제작되어 탁월한 입자 구조와 기계적 특성을 보장합니다.

제조 단계

1. 재료 검사
2. 단조
3. 열처리
4. 가공
5. 드릴링 및 마무리
6. 최종검사

다음과 같은 유명 제조업체다푸구이국제 표준 준수를 보장하기 위해 치수 점검, 압력 테스트, 비파괴 테스트 등 엄격한 품질 관리 절차를 구현합니다.

7. 설치 모범 사례

• 용접하기 전에 파이프 정렬이 올바른지 확인하십시오.
• 맞대기 용접에는 자격을 갖춘 용접공을 사용하십시오.
• ASME 용접 절차를 따르세요.
• NDT를 통해 용접 무결성 검사
• 조립 중 올바른 볼트 토크 적용

플랜지 연결의 성능과 수명을 최대화하려면 올바른 설치가 필수적입니다.

8. 유지보수 및 점검

정기 검사를 통해 시스템 무결성을 보장하고 예상치 못한 오류를 방지합니다. 정기 점검에는 다음이 포함되어야 합니다.

• 부식 육안 검사
• 초음파 두께 측정
• 누출 감지 테스트
• 볼트 조임 확인

9. 올바른 Weld Neck 플랜지를 선택하는 방법

스테인리스강 웰드넥 플랜지를 선택할 때 다음 사항을 고려하십시오.

• 압력 등급 요구 사항
• 작동 온도
• 부식 환경
• 파이프 크기 및 일정
• 프로젝트 표준 준수

다푸구이와 같은 숙련된 공급업체와 협력하면 기술 및 상업적 요구 사항을 모두 충족하는 제품을 받을 수 있습니다.

10. 자주 묻는 질문(FAQ)

Q1: 고압 시스템에 웰드넥 플랜지가 더 좋은 이유는 무엇입니까?

테이퍼형 허브와 완전 관통 용접으로 인해 응력을 고르게 분산하고 피로 파괴에 저항합니다.

Q2: 304와 316 스테인리스강 웰드넥 플랜지의 차이점은 무엇입니까?

316 스테인레스 스틸에는 몰리브덴이 포함되어 있어 304에 비해 염화물 환경에서 더 나은 내식성을 제공합니다.

Q3: 웰드 넥 플랜지를 재사용할 수 있습니까?

대부분의 고압 시스템에서는 검사 및 승인을 받지 않는 한 재사용이 권장되지 않습니다.

Q4: 웰드넥 플랜지가 해양 분야에 적합합니까?

예, 특히 316L과 같은 내식성 등급으로 제조된 경우에는 더욱 그렇습니다.

결론

스테인레스 스틸 용접 넥 플랜지는 고압 배관 시스템의 강도, 내구성 및 안전성에 대한 업계 벤치마크로 남아 있습니다. 탁월한 디자인, 내부식성 및 구조적 무결성으로 인해 석유 및 가스, 석유화학, 전력 산업 전반에 걸쳐 없어서는 안 될 제품입니다.

국제 표준에 따라 제조된 신뢰할 수 있는 고품질 스테인리스 스틸 웰드 넥 플랜지를 찾고 계시다면 Dafugui는 귀하의 프로젝트 요구 사항에 맞는 포괄적인 솔루션을 제공합니다. 당사의 엔지니어링 전문성, 엄격한 품질 관리 및 글로벌 공급 역량은 장기적인 성능과 마음의 평화를 보장합니다.

배관 시스템의 신뢰성을 향상시킬 준비가 되셨습니까?문의하기오늘 귀하의 프로젝트 요구 사항에 대해 논의하고 전문적인 견적을 받으시기 바랍니다.
