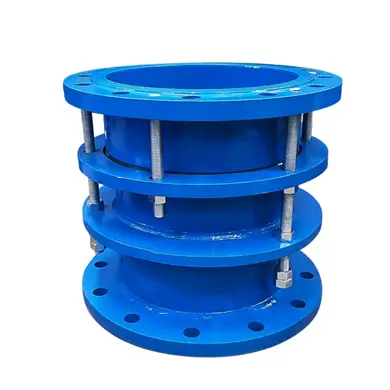

이중 플랜지 제한 확장 조인트

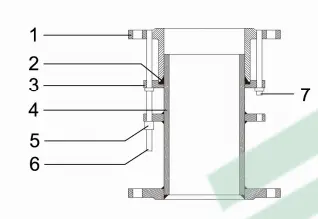

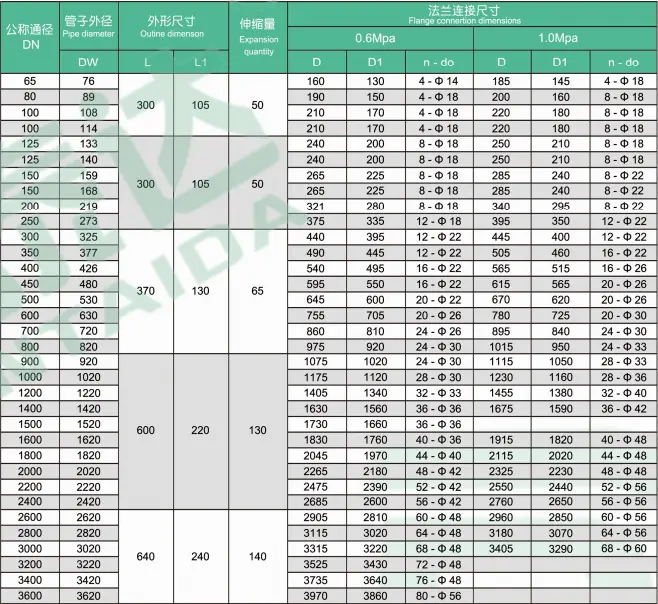

이중 플랜지 제한 신축 조인트(느슨한 신축 조인트라고도 함)는 본체, 씰링 링, 글랜드, 텔레스코픽 파이프 및 제한 너트로 구성됩니다. Dafugui는 파이프라인 장비 제조 분야에서 다년간의 경험을 보유하고 있으며 GB/T 12465 표준을 엄격하게 준수하며 원자재부터 완제품까지 여러 품질 검사를 수행합니다. 크기 범위는 DN50~DN3000mm, 압력은 0.6~2.5MPa이며 재질에는 탄소강, 연성철 또는 스테인리스강이 포함됩니다.

안전을 위한 제한 보호

이중 너트는 최대 확장 지점에서 잠깁니다. 조인트는 정상적인 이동 중에 자유롭게 미끄러지지만 변위가 한계를 초과하면 견고한 제한이 결합되어 풀아웃이나 손상을 방지하여 전체 파이프라인 시스템을 보호합니다.

안정적인 밀봉, 누출 방지

NBR 웨지형 씰링 링은 텔레스코픽 이동 중에도 우수한 씰링을 유지합니다. 정격 범위 내에서 누출이 전혀 없는 압력 테스트를 거쳤으며 물, 오일, 가스, 증기 및 기타 매체에 적합합니다.

쉬운 설치 및 응용

이중 플랜지 설계는 특별한 도구 없이 파이프라인 플랜지에 직접 연결됩니다. 글랜드 볼트를 대각선으로 조이고 리미트 너트를 조정하기만 하면 됩니다. 머리 위 설치의 경우 양쪽 끝에 고정된 지지대만 필요합니다.

또한 이 제품은 도시 상하수도, 폐수 처리, 석유화학, 전력, 야금 및 해양 배관 시스템에도 적합합니다. 해수, 담수, 하수, 원유, 연료유, 공기, 가스, 증기 등을 최대 250℃까지 이송합니다.

FAQ

Q1: 이중 플랜지 제한 신축 조인트와 표준 느슨한 신축 조인트의 차이점은 무엇입니까?

A: 표준 느슨한 확장 조인트는 제한 보호 없이 확장만 제공하므로 과도한 변위 및 누출이 발생할 수 있습니다. 이 제품은 과도하게 변위된 경우 자동으로 잠기는 이중 너트 제한 기능을 추가하여 안전성을 더욱 높였습니다.

Q2: 필요한 확장 용량을 어떻게 결정합니까?

A: 파이프 길이, 온도차, 선팽창계수를 기준으로 계산합니다. 이론적인 값에 20%~30%의 마진을 추가하는 것이 좋습니다. 크기 조정에 대한 도움이 필요하면 Dafugui의 기술 팀에 문의하세요.

Q3: 실링 링은 얼마나 자주 교체해야 합니까?

A: 중간 부식성과 온도에 따라 일반적으로 3~5년입니다. 균열, 경화, 지속적인 미량 누출 발생 시 교체하십시오. Dafugui는 순정 교체 부품을 제공합니다.

Q4: 비표준 크기나 특수 소재를 맞춤 제작할 수 있나요?

답: 그렇습니다. 우리는 비표준 직경, 스테인레스 스틸 316L, FKM 밀봉 링 및 기타 사용자 정의를 지원합니다. 귀하의 운영 매개변수를 제공해 주시면 솔루션을 찾아드리겠습니다.
