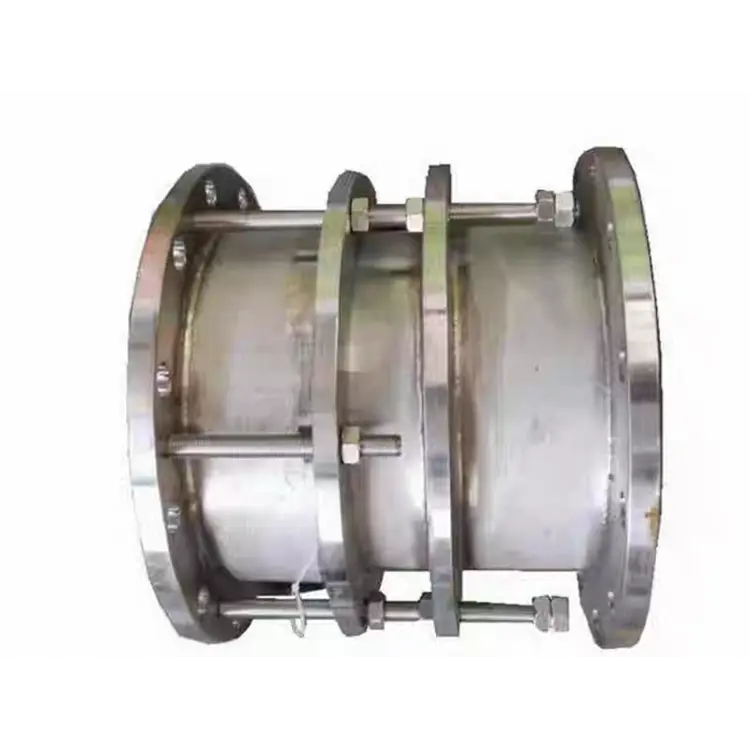

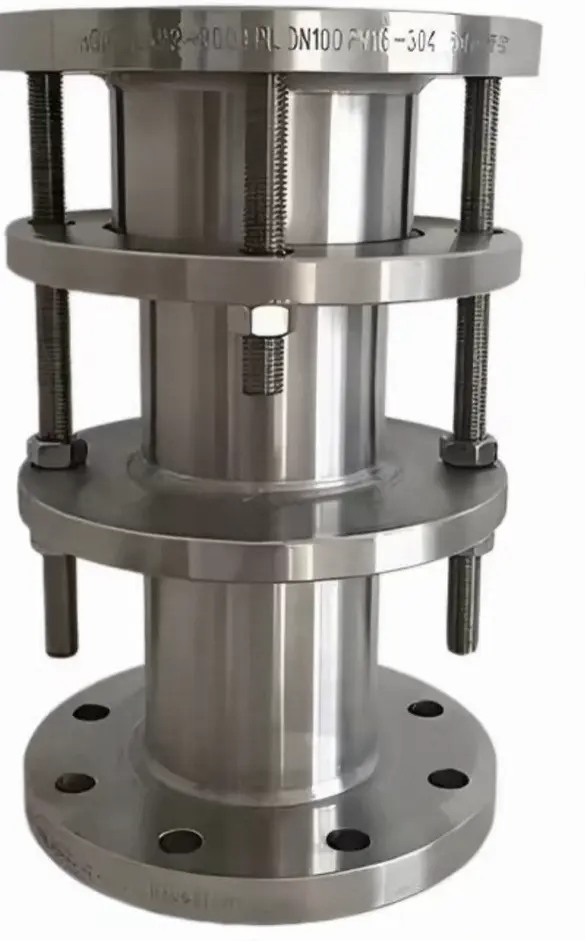

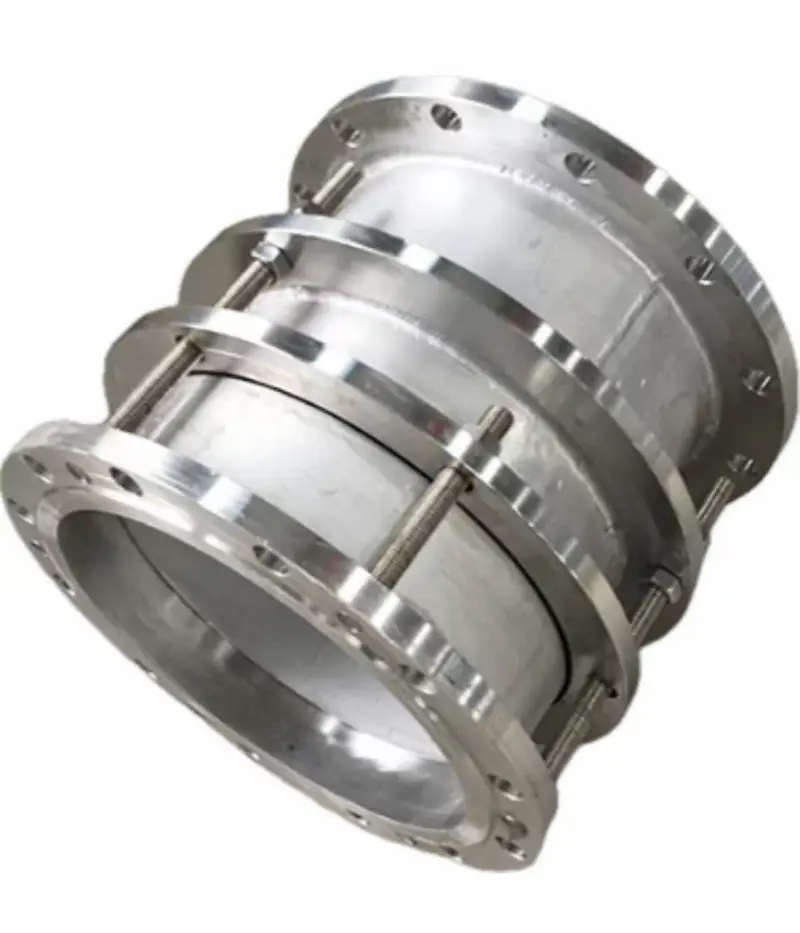

이중 플랜지 강철 확장 조인트

이중 플랜지 강철 신축 조인트(VSSJA-2/B2F 유형이라고도 함)는 본체, 밀봉 링, 글랜드, 텔레스코픽 파이프 및 리미트 너트로 구성됩니다. 이 제품은 느슨한 확장 구조를 기반으로 제한 장치를 통합하고 최대 확장 지점에서 이중 너트로 고정됩니다. 파이프는 허용 범위 내에서 자유롭게 팽창하고 수축합니다. 한도를 초과하면 엄격한 제한이 적용됩니다.

저장성 원저우에 위치한 Dafugui는 첨단 CNC 가공 시설과 엄격한 품질 관리 시스템을 갖추고 있습니다. 원자재 입고부터 완제품 발송까지 모든 공정은 엄격한 검사를 거칩니다. 사용 조건에 따라 탄소강 Q235, 연철 QT400-15, 스테인리스강 316, 주강 중에서 재질을 선택할 수 있어 다양한 환경에서 탁월한 성능을 보장합니다.

고강도 구조, 오래 지속되는 내구성

전체가 강철로 이루어진 몸체와 텔레스코픽 파이프 디자인은 높은 인장 강도와 압축 강도를 제공합니다. 고무 조인트와 비교하여 강철 확장 조인트는 고온, 고압 및 부식성 매체 조건에서 더 안정적으로 작동하며 수명이 길어 특히 증기 파이프라인 및 산업용 순환수 시스템에 적합합니다.

정확한 제한, 안전 보호

더블너트 리미트 장치는 최대팽창점에 정확하게 고정됩니다. 조인트는 정상적인 조건에서 자유롭게 작동하지만 파이프라인 변위가 한계를 초과하면 즉시 견고한 제한이 적용되어 풀아웃이나 손상을 방지하고 과도한 변위로 인한 파이프라인 누출 및 장비 고장을 방지합니다.

기술 사양

설치 가이드

1. 사전 설치:글랜드 볼트를 풀고 제품을 설치 길이만큼 늘립니다.
2. 플랜지를 연결하십시오:양쪽 끝과 파이프라인 플랜지 사이의 연결 길이를 조정하여 적절한 정렬을 보장합니다.
3. 볼트를 조이세요:고르지 못한 압축을 방지하기 위해 글랜드 볼트를 순서대로 대각선으로 균일하게 조입니다.
4. 제한 조정:확장량을 고정하려면 제한 너트를 설계 위치로 조정하십시오.
5. 오버헤드 설치:머리 위 적용의 경우 양쪽 끝에 적절한 고정 지지대를 설치해야 합니다.

FAQ

Q1: Double Flange Steel Expansion Joint와 Double Flange Limited Expansion Joint는 동일한 제품인가요?

A: 둘 다 본질적으로 동일한 제품 카테고리이며, 둘 다 제한 보호 기능으로 파이프라인 변위를 보상하도록 설계되었습니다. 제조업체마다 다른 명명 규칙을 사용할 수 있습니다. Dafugui의 VSSJA-2(B2F) 모델은 두 가지를 모두 포괄합니다. 표준, 직경, 압력 및 재료가 작동 조건을 충족하는지 확인하십시오.

Q2: 강철 신축 이음 장치와 고무 이음 장치의 차이점은 무엇입니까? 선택하는 방법?

A: 강철 확장 조인트는 증기, 고온수 및 부식성 매체에 적합한 더 높은 온도 저항(최대 250℃)과 더 높은 압력 용량(최대 2.5MPa)을 갖춘 전체 금속 구조를 특징으로 합니다. 고무 조인트는 더 나은 진동 감쇠 및 소음 감소 기능을 제공하여 상온 및 저압 조건에 적합합니다. 파이프라인이 더 높은 온도에서 작동하거나 부식성 매체를 사용하는 경우 강철 확장 조인트를 사용하는 것이 좋습니다.

Q3: Dafugui는 수출을 지원합니까? 어느 시장에 서비스를 제공하고 있나요?

답: 그렇습니다. Dafugui는 저장성 원저우에 위치하고 있습니다. 우리는 장거리 운송 중 제품 안전을 보장하기 위해 성숙한 수출 포장 및 물류 경험을 보유하고 있습니다.

Q4: 비표준 크기나 특수 소재를 맞춤 제작할 수 있나요?

답: 그렇습니다. Dafugui는 비표준 직경(DN50-DN3000 범위 초과), 특수 재료(예: 전체 스테인리스 스틸 316L, 이중 스테인리스 스틸) 및 특수 작동 압력을 포함한 비표준 맞춤화 서비스를 지원합니다. 귀하의 운영 매개변수를 제공해 주시면 당사 기술팀이 맞춤형 솔루션을 개발해 드리겠습니다.
