헤비 듀티 충격 흡수 버터플라이 쿠션 체크 밸브

중국 제조업체 Dafugui가 공급하는 내구성이 뛰어난 고강도 충격 흡수 버터플라이 쿠션 체크 밸브 장비는 산업 네트워크에서 심각한 유체 충격을 제어합니다. 강화된 쿠션 시트로 제작된 이 공장 직접 밸브는 고압 펌핑 라인을 보호합니다.

문의 보내기

제품 설명

Dafugui 헤비 듀티 충격 흡수 버터플라이 쿠션 체크 밸브는 빈번한 압력 변화와 높은 유속이 향상된 기계적 보호를 요구하는 까다로운 유체 제어 환경을 위해 설계되었습니다.

기존 버터플라이 체크 밸브와 비교하여 이 설계에는 강화된 밸브 본체, 고강도 샤프트 어셈블리 및 밀봉 영역 근처의 쿠션 구조가 통합되어 있습니다. 역류 조건에서 쿠션 메커니즘은 디스크 닫힘 충격의 일부를 흡수하여 밸브 구성 요소 및 연결된 파이프라인 시스템에 대한 기계적 응력을 줄이는 데 도움이 됩니다.

밸브는 작동 압력, 유체 특성 및 부식 요구 사항에 따라 주강, 스테인리스강 및 연성철 구성을 지원합니다.

견고한 구조 및 충격 흡수 설계

강화된 밸브 본체 구조

헤비듀티 충격 흡수 버터플라이 쿠션 체크 밸브 본체는 증가된 벽 두께와 최적화된 주조 설계를 사용하여 다음에 대한 저항력을 향상시킵니다.

파이프라인 진동

압력 사이클링

외부 기계적 응력

열팽창하중

프로젝트 요구사항에 따라 치수 검증 및 비파괴 검사를 통해 주요 신체 부위를 검사할 수 있습니다.

쿠션시트 충격흡수 시스템

씰링 영역 뒤에 강화된 쿠션 구조가 설치되어 디스크가 시트 위치에 접근할 때 닫히는 충격 에너지를 흡수합니다.

쿠셔닝 시스템은 다음과 같은 이점을 제공합니다.

디스크 장착 충격 감소

낮은 진동 전달

샤프트 및 씰링 부품 보호

빈번한 사이클링 조건에서 작동 안정성 향상

고강도 샤프트 및 베어링 어셈블리

밸브 샤프트는 410, 304 또는 316 옵션을 포함한 스테인리스강 재질로 제조됩니다.

PTFE 라이닝 또는 청동 부싱과 결합된 대형 샤프트 치수는 다음을 제공합니다.

부드러운 디스크 회전

기계적 마모 감소

차압 부하에 대한 저항성 향상

산업 응용 가이드

산업	작동 조건	권장 구성	혜택
화력발전소	냉각수 순환, 압력 순환	WCB 본체 + 스테인리스 스틸 트림	반복 작동시 내구성 향상
화학 처리	부식성 산업용 유체	CF8M / CF3M 스테인리스강	향상된 내식성
광업 탈수	고유량 연마수	연성 철 본체 + 내마모성 트림	침식 위험 감소
산업용수 시스템	펌프 배출 파이프라인	견고한 쿠션 구조	유압 영향 감소

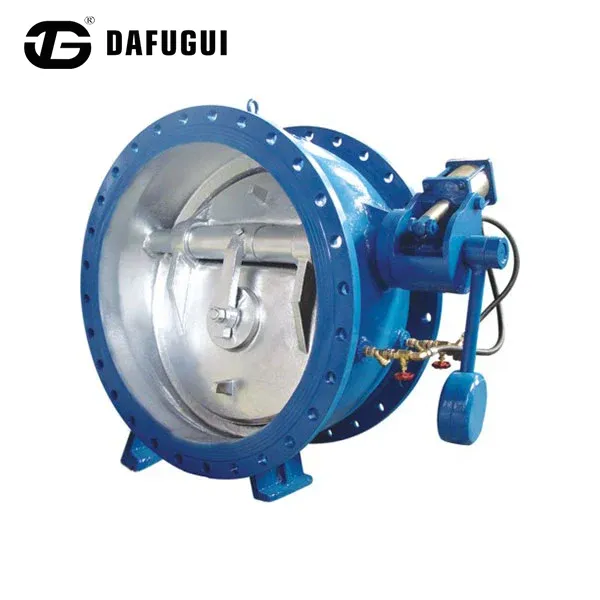

Butterfly Buffer Check Valve

기술 사양

공칭 전력	1.0~2.5조 16진수
공칭 직경	50-1400mm
작동 온도	0~80°C
해당 서비스	원수, 연못물 등
본체 재질	본체 재질: 볼 잉크 철, 철 또는 강철 사용 가능
연결 방법	법적 관계
안소 위치	수한 출구배관
