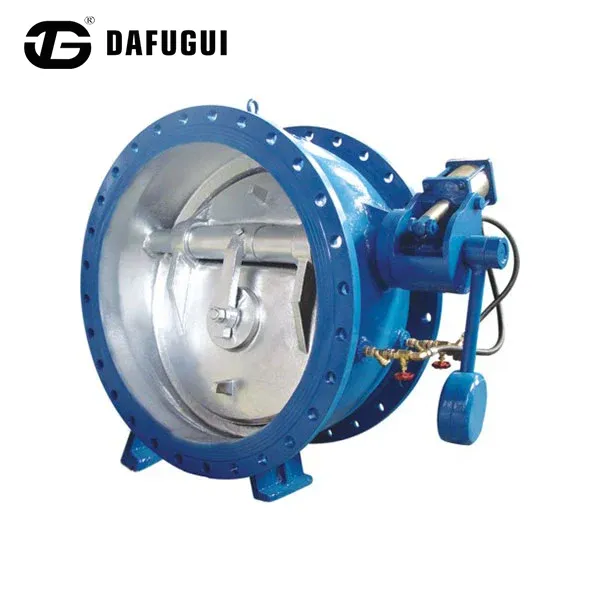

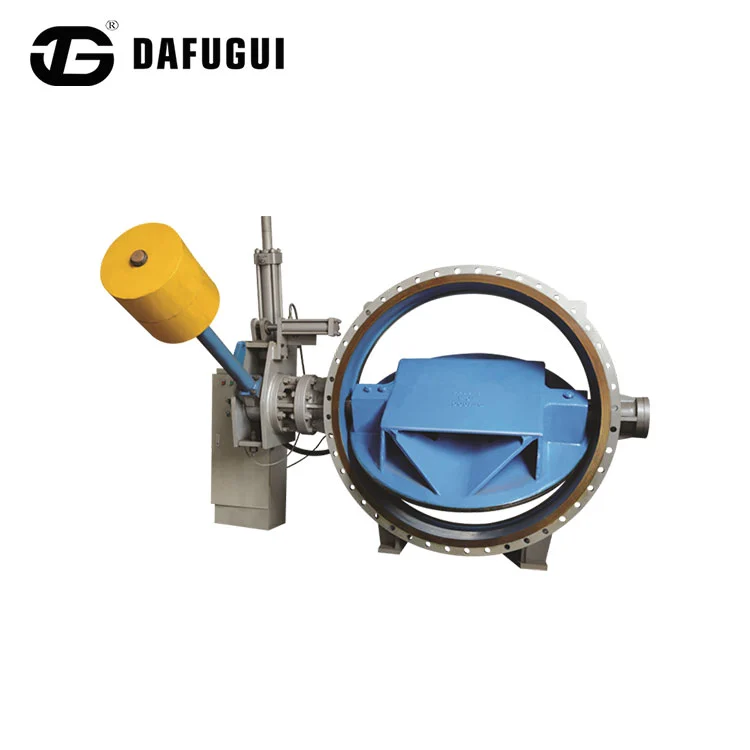

유압 댐핑 실린더가 있는 버터플라이 버퍼 체크 밸브

중국 제조업체인 Dafugui에서 직접 공급하는 유압 댐핑 실린더가 장착된 버터플라이 버퍼 체크 밸브는 중부하 시립 및 산업용 파이프라인에 안정적인 역류 제어 기능을 제공합니다. DN50~DN1400 크기 전반에 걸쳐 원활하게 작동하는 이 제품은 이중 단계 유압 버퍼링을 활용하여 시스템 효율성을 저하시키지 않으면서 압력 서지를 관리합니다.

연성 철, 주강 또는 스테인리스강 본체 옵션으로 제조된 이 밸브는 송수 파이프라인, 하수 시스템, 냉각수 순환 네트워크 및 산업용 유체 응용 분야에 적합합니다. Dafugui는 파이프라인 압력, 펌프 특성 및 작동 요구 사항을 기반으로 맞춤형 유압 조정을 제공합니다.

유압 버퍼 제어의 작동 원리

2단계 폐쇄 디자인

유압 댐핑 실린더가 장착된 버터플라이 버퍼 체크 밸브가 정지하거나 흐름 방향이 변경되면 밸브 디스크가 역류 힘에 의해 자동으로 닫히기 시작합니다.

첫 번째 단계에서는 과도한 역류를 방지하기 위해 디스크 이동의 약 70~80%가 빠르게 완료됩니다.

두 번째 단계에서는 외부 유압 댐핑 실린더가 최종 폐쇄 동작을 제어하여 디스크가 밸브 시트에 점진적으로 접근할 수 있도록 합니다.

유압 실린더 댐핑 메커니즘

유압 실린더는 제어된 오일 변위를 통해 작동합니다. 밸브 샤프트가 닫힘 위치를 향해 회전하면 피스톤의 움직임으로 인해 유압 오일이 조정 가능한 스로틀 채널을 통과하게 됩니다.

이는 조정 가능한 저항을 생성하여 최종 폐쇄 속도를 늦추고 파이프라인 시스템 내부의 압력 변동을 줄이는 데 도움이 됩니다.

워터해머 저감 성능

최종 폐쇄 단계를 제어함으로써 유압식 댐핑 메커니즘은 갑작스러운 흐름 중단을 최소화하고 장거리 파이프라인의 압력 서지로 인한 손상 위험을 줄이는 데 도움이 됩니다.

설계 표준 및 규정 준수

주요 특징

조정 가능한 유압 폐쇄 제어

측면 장착형 유압 실린더를 통해 엔지니어는 파이프라인 길이, 펌프 차단 특성 및 작동 압력에 따라 폐쇄 속도를 조정할 수 있습니다.

이로 인해 밸브는 맞춤형 폐쇄 성능이 필요한 다양한 물 공급 네트워크 및 산업용 유체 시스템에 적합합니다.

논슬램 역류 방지

제어된 폐쇄 메커니즘은 밸브 시트에 대한 갑작스러운 디스크 충격을 줄여 서비스 수명을 연장하고 안정적인 파이프라인 작동을 유지하는 데 도움을 줍니다.

견고한 버터플라이 밸브 구조

버터플라이 디스크 설계는 콤팩트한 크기, 더 낮은 설치 공간 요구사항 및 대구경 파이프라인 시스템에서 안정적인 작동을 제공합니다.

다양한 재료 옵션

Dafugui는 적용 조건에 따라 다양한 본체 및 내부 구성 요소 재료를 공급합니다.

• 일반 수처리용 연성철 GGG40/GGG50
• 고압 산업 시스템용 주강 WCB
• 부식성 매체 환경을 위한 스테인리스 스틸 CF8/CF8M

품질 관리 및 테스트

다푸구이마다버터플라이 버퍼 체크 밸브배송 전에 검사 절차를 거칩니다.

정수압 쉘 테스트

밸브 본체는 구조적 강도와 내압성을 검증하기 위해 API 598 요구 사항에 따라 유압 하에서 테스트됩니다.

시트 누출 테스트

밸브 견고성을 확인하고 원치 않는 역류를 방지하기 위해 양방향 밀봉 테스트가 수행됩니다.

치수검사

밸브 샤프트, 디스크 밀봉 표면 및 플랜지 치수를 포함한 중요한 구성 요소는 정밀 측정 장비를 사용하여 검사됩니다.

코팅검사

내부 및 외부 에폭시 코팅 두께를 측정하여 부식 방지 성능을 보장합니다.

산업용 애플리케이션

시립 급수 시스템

펌프장 뒤와 전송 파이프라인을 따라 설치되는 이 밸브는 역류를 제어하고 펌프 정지 중 압력 변동을 줄이는 데 도움이 됩니다.

하수 처리 및 이송 파이프라인

안정적인 역류 방지 및 부식 방지 보호가 필요한 폐수 시스템에 적합합니다.

발전소 냉각수 시스템

냉각수 순환 파이프라인에 사용되어 펌프를 보호하고 안정적인 흐름 방향을 유지합니다.

산업 공정 파이프라인

산업용수, 처리된 폐수 및 제어된 밸브 폐쇄가 필요한 기타 비공격성 액체 시스템에 적용 가능합니다.

Dafugui 제조 장점

정밀 가공 능력

Dafugui는 CNC 가공 장비를 사용하여 밸브 본체, 샤프트, 디스크 및 밀봉 부품을 처리하고 치수 정확성과 조립 일관성을 유지합니다.

맞춤형 유압 조정

유압 실린더 매개변수는 다음에 따라 구성될 수 있습니다.

• 파이프라인 길이
• 펌프 용량
• 정압
• 유속
• 필수 마감 시간

통합 제조 및 품질 관리

밸브 주조, 가공, 조립 검사, 압력 테스트, 코팅 검사 등을 통합 제조 공정을 통해 관리합니다.

기술 사양

자주 묻는 질문

유압식 댐핑 실린더는 버터플라이 체크 밸브를 어떻게 개선합니까?

유압 댐핑 실린더가 있는 버터플라이 버퍼 체크 밸브는 밸브 디스크의 최종 폐쇄 속도를 제어합니다. 기존의 기계적 폐쇄 방식과 비교하여 최종 스트로크 동안 조정 가능한 저항을 제공하여 급격한 밸브 폐쇄로 인한 급격한 압력 변화를 줄이는 데 도움이 됩니다.

설치 후 유압 폐쇄 속도를 조정할 수 있습니까?

예. 유압 시스템에는 조정 가능한 스로틀 구성 요소가 장착되어 유지 관리 담당자가 실제 파이프라인 작동 조건에 따라 폐쇄 특성을 수정할 수 있습니다.

부식성 응용 분야에는 어떤 재료를 사용할 수 있습니까?

Dafugui는 폐수, 산업용 유체 또는 강화된 부식 방지가 필요한 환경과 관련된 응용 분야를 위한 스테인레스 스틸 CF8/CF8M 구성 요소 및 부식 방지 코팅 옵션을 제공합니다.

수출 주문에 사용할 수 있는 검사 문서는 무엇입니까?

Dafugui는 고객 프로젝트 요구 사항에 따라 검사 기록, 압력 테스트 보고서, 자재 문서 및 제3자 검사 지원을 제공할 수 있습니다.
