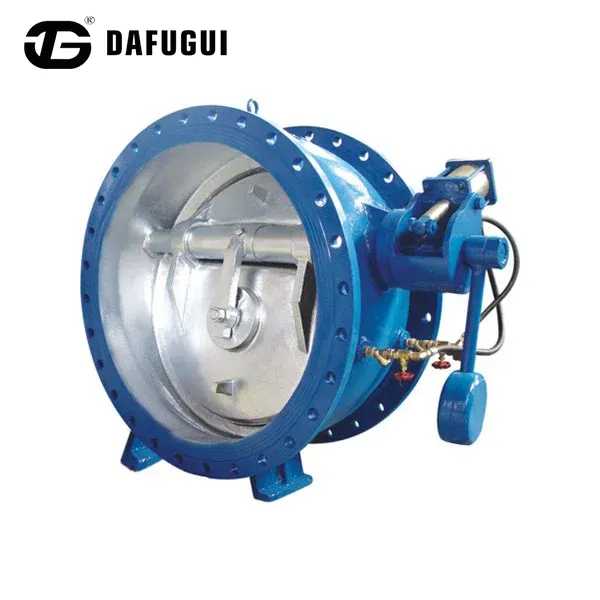

천천히 닫히는 메커니즘이 있는 카운터웨이트 버터플라이 버퍼 체크 밸브

Dafugui는 무전원 라인 보호를 위한 저속 폐쇄 메커니즘 장치를 갖춘 내구성 있는 카운터웨이트 버터플라이 버퍼 체크 밸브를 제조합니다. 밸런스 레버가 장착된 이 밸브는 대규모 수도 본관에서 제어된 비슬램 차단을 보장합니다.

문의 보내기

제품 설명

느린 폐쇄 메커니즘을 갖춘 Dafugui 카운터웨이트 버터플라이 버퍼 체크 밸브는 중력 보조 폐쇄력과 유압 완충 기술을 결합하여 외부 전원 공급 장치 없이 안정적인 비슬램 폐쇄를 달성합니다.

펌프 작동이 예기치 않게 중지되면 평형추가 초기 폐쇄 토크를 생성하여 밸브 디스크를 폐쇄 위치로 구동합니다. 최종 폐쇄 단계에서는 유압식 댐핑 장치가 디스크 이동 속도를 제어하여 갑작스러운 흐름 중단을 줄이고 수격 현상을 최소화하는 데 도움을 줍니다.

Dafugui의 밸브 생산 시설에서 제조된 이 밸브는 다양한 파이프라인 매체 및 작동 조건에 맞게 연성 철, 주강 및 스테인리스강 재료 구성을 지원합니다.

작동 원리 및 느린 폐쇄 제어

외부 평형추 암이 밸브 샤프트에 설치되어 중력을 통해 지속적인 폐쇄 토크를 제공합니다. 전기 제어식 액추에이터와 달리 저속 폐쇄 메커니즘이 있는 카운터웨이트 버터플라이 버퍼 체크 밸브는 정전 또는 비상 펌프 정지 중에 자동으로 작동합니다.

파이프라인 압력, 유속 및 설치 요구 사항에 따라 폐쇄 특성을 수정하기 위해 레버 암을 따라 균형추 위치를 조정할 수 있습니다.

초기 폐쇄 단계에서 밸브 디스크는 역류력과 평형추 작용에 따라 빠르게 움직입니다.

디스크가 착석 위치에 접근하면 유압 댐핑 실린더가 내부 스로틀 시스템을 통해 오일 흐름을 조절하여 최종 폐쇄 속도를 제어합니다.

이 2단계 마감 프로세스는 다음과 같은 이점을 제공합니다.

시트에 대한 밸브 디스크 충격 감소

압력 변동 최소화

씰링 부품 서비스 수명 향상

대규모 파이프라인 시스템의 진동 감소

Butterfly Buffer Check Valve

• 산업 클러스터 시너지:중국의 Valve City인 Wenzhou의 Longwan 지역에 위치하며 Wenzhou 공항에서 불과 3km 거리에 있는 Dafugui는 비교할 수 없는 현지 공급망과 효율적인 국제 운송 경로의 이점을 누리고 있습니다.

• 통합 5,000m² 제조 시설:하우징 주조 가공, CNC 마무리, 자동 용접 및 한 지붕 아래의 압력 테스트를 통해 중개인 가격 인상을 없애고 경쟁력 있는 공장 직접 가격을 제공할 수 있습니다.

• 첨단 기계 투자:Dafugui는 대규모 금형 머시닝 센터, 고정밀 CNC 선반 및 자동화된 용접 라인을 활용하여 지역 조립 작업장보다 높은 생산 정밀도와 짧은 리드 타임을 유지합니다.

느린 폐쇄 메커니즘을 갖춘 각 Dafugui 카운터웨이트 버터플라이 버퍼 체크 밸브는 배송 전에 검사 절차를 거칩니다.

밸브 본체는 압력 저항과 구조적 무결성을 확인하기 위해 해당 표준에 따라 정수압 하에서 테스트됩니다.

정격 압력 조건에서 밀봉 성능을 점검하여 안정적인 차단 성능을 확인합니다.

완속폐쇄 메커니즘의 원활한 작동을 보장하기 위해 폐쇄 스트로크 및 감쇠 특성을 검사합니다.

다음을 포함한 중요 구성요소:

밸브 샤프트

디스크 위치

플랜지 치수

균형추 연결

최종 조립 전에 측정됩니다.

균형추 메커니즘은 전방 흐름이 중단되면 중력에 의해 자동으로 떨어지며 외부 전기나 수동 개입 없이 즉시 폐쇄를 시작합니다.

예, 에폭시 코팅된 연성 철 본체와 스테인리스 스틸 샤프트를 장착하면 들러붙지 않고 약한 부유 물질이 포함된 원시 강물과 빗물 유출수를 처리할 수 있습니다.

Wenzhou의 성숙한 산업 생태계와 통합된 공장 운영을 활용하여 Dafugui는 조달 리드 타임과 비용을 크게 절감하면서 CE 및 API 호환 밸브 패키지를 제공합니다.
