제어된 느린 폐쇄 속도 버터플라이 버퍼 체크 밸브
  • 제어된 느린 폐쇄 속도 버터플라이 버퍼 체크 밸브제어된 느린 폐쇄 속도 버터플라이 버퍼 체크 밸브

제어된 느린 폐쇄 속도 버터플라이 버퍼 체크 밸브

정확한 충격 억제를 위해 중국 공장 Dafugui에서 제어된 느린 폐쇄 속도 버터플라이 버퍼 체크 밸브 장치를 구입하십시오. 조정 가능한 유압 스로틀을 갖춘 이 내구성 있는 플랜지 밸브는 복잡한 펌프 스테이션에서 맞춤형 유량 관리를 보장합니다.
    제어된 느린 폐쇄 속도 버터플라이 버퍼 체크 밸브 제조업체 | 다푸구이

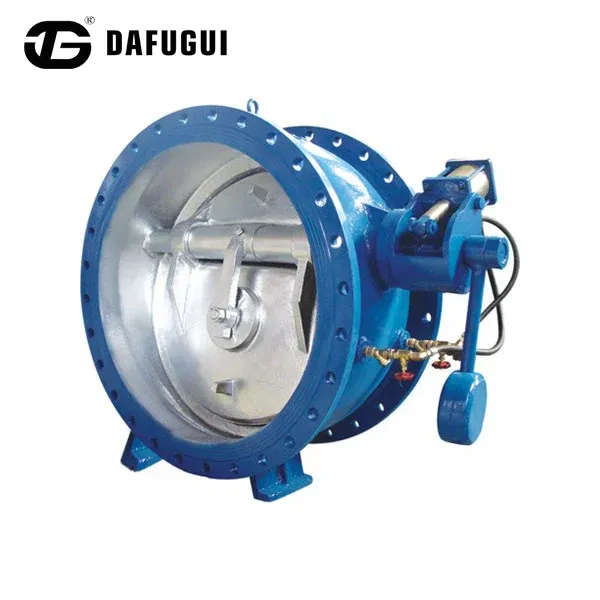

    Dafugui Controlled Slow Closing Speed Butterfly Buffer Check Valve

    유압 댐핑 체크 밸브

    제어된 느린 폐쇄 속도 버터플라이 버퍼 체크 밸브

    Dafugui는 제어된 밸브 폐쇄가 필요한 도시 물 전송, 산업 순환 시스템 및 펌프 스테이션을 위해 제어된 느린 폐쇄 속도 버터플라이 버퍼 체크 밸브를 공급합니다.

    버터플라이 체크 밸브 구조는 조정 가능한 유압 완충 시스템과 결합됩니다. 정상 작동 중에는 디스크가 낮은 흐름 저항으로 열립니다. 펌프 정지 후 역류가 발생하면 댐핑 장치가 최종 폐쇄 단계를 제어하여 디스크 충격과 수격 현상을 줄이는 데 도움을 줍니다.

    밸브 요구 사항에 대해 논의하십시오.

    조정 가능한 유압 댐핑 제어

    밸브는 조정 가능한 유압 댐핑 어셈블리를 사용하여 디스크의 닫힘 동작을 조절합니다. 조정 가능한 니들 밸브는 댐핑 챔버 내부의 오일 흐름 저항을 제어합니다. 스로틀 개방을 변경하면 감쇠 저항이 수정되어 유지 관리 엔지니어가 실제 파이프라인 작동 조건에 따라 느린 닫힘 속도를 설정할 수 있습니다.

    가변 유압 스로틀스로틀 조정은 댐핑 챔버의 오일 흐름 저항을 변경하고 파이프라인 시스템에 맞게 최종 폐쇄 속도를 조정할 수 있도록 합니다.
    파이프라인별 조정폐쇄 특성은 장거리 물 전송 파이프라인, 높은 수두 펌핑 스테이션, 대구경 배출 라인 및 산업용 냉각수 시스템에 일치될 수 있습니다.

    2단계 결산 성과

    제어된 닫힘 시퀀스는 빠른 초기 움직임과 감쇠된 최종 스트로크를 결합합니다. 이러한 배열은 디스크가 시트에 도달할 때 발생할 수 있는 충격을 줄이면서 역방향 유체 이동을 제한합니다.

    01 / 빠른 마무리 단계

    역류 힘 하에서 디스크는 대부분의 폐쇄 각도를 통해 빠르게 이동하여 역류 유체 이동의 양을 줄이는 데 도움이 됩니다.

    02 / 완속 폐쇄 단계 제어

    디스크가 시트에 접근하면 유압 실린더는 저항을 증가시키고 최종 움직임을 느리게 하여 밸브 시트에 대한 기계적 충격을 줄입니다.

    유압 완충기 보호

    유압 버퍼는 제어된 오일 변위를 통해 디스크 폐쇄 에너지의 일부를 흡수합니다. 이는 밸브 디스크 충격력, 파이프라인 진동, 펌프 작동 중 압력 변동 및 연결된 배관 구성 요소의 기계적 응력을 줄이는 데 도움이 됩니다.

    Butterfly Buffer Check Valve with hydraulic buffer structure

    기술 사양

    프로젝트 평가를 위해 다음 구성 정보가 제공됩니다. 최종 재료, 압력 등급 및 치수는 파이프라인 설계 및 구매 사양에 따라 확인되어야 합니다.

    제품명 제어된 느린 폐쇄 속도 버터플라이 버퍼 체크 밸브
    상표 다푸구이
    크기 범위 DN50–DN1400(2"–56")
    압력 등급 PN10, PN16, PN25 / 클래스 150, 클래스 300
    본체 재질 연성이 있는 철, 주강 WCB, 스테인리스강 304/316
    씰링 재료 EPDM, NBR, Viton(옵션)
    연결 유형 플랜지형
    작동 온도 0°C~80°C
    유압 제어 조정 가능한 유압 댐핑 실린더
    적용 가능한 미디어 물, 처리된 하수, 산업 공정수

    품질 검사 및 공장 테스트

    선적 전에 밸브와 유압 댐핑 어셈블리는 내압성, 부품 치수, 댐핑 작동 및 보호 코팅 품질을 다루는 검사 절차를 통해 점검됩니다.

    정수압 테스트밸브 본체는 해당 표준에 따라 유압 하에서 테스트되어 구조적 강도와 밀봉 성능을 검증합니다.
    유압 실린더 기능 테스트검사에는 부드러운 피스톤 움직임, 조정 가능한 스로틀 반응 및 폐쇄 속도 일관성이 포함됩니다.
    치수 정확도 검사주요 점검에는 샤프트 직경, 디스크 정렬, 시트 가공 치수 및 플랜지 연결 치수가 포함됩니다.
    코팅 품질 검사서비스 중 내식성을 지원하기 위해 보호 코팅 두께와 표면 품질을 검사합니다.

    자주 묻는 질문

    조정 가능한 유압 실린더는 밸브 폐쇄 속도를 어떻게 제어합니까?

    밸브는 조정 가능한 스로틀 밸브를 통해 오일 흐름을 조절하여 폐쇄 속도를 제어합니다. 스로틀 개방을 변경하면 감쇠 저항이 수정되므로 엔지니어는 파이프라인 작동 조건에 따라 최종 폐쇄 단계를 조정할 수 있습니다.

    대형 송수관에서 느린 폐쇄가 중요한 이유는 무엇입니까?

    대구경 파이프라인에는 상당한 유체 운동량이 포함되어 있습니다. 신속한 밸브 폐쇄는 파이프, 조인트 및 장비에 응력을 가하는 압력파를 생성할 수 있습니다. 제어된 느린 폐쇄는 펌프 정지 시 급격한 압력 변화를 줄이는 데 도움이 됩니다.

    Dafugui는 다양한 펌프장 조건에 맞게 밸브를 맞춤 설정할 수 있나요?

    Dafugui는 파이프라인 길이, 유속, 압력 등급 및 프로젝트 요구 사항에 따라 유압 댐핑 특성을 조정하여 적절한 밸브 구성을 제공할 수 있습니다.

    배송 전에 어떤 검사가 이루어지나요?

    각 밸브는 납품 전 압력 테스트, 치수 검사, 유압 댐핑 기능 검사 및 코팅 품질 검사를 거칩니다.

    관련 밸브 제품 및 카테고리

    송수 및 산업용 파이프라인 시스템을 위한 다른 밸브 구성을 살펴보세요.

    파이프라인 프로젝트에 대한 기술 세부 정보 요청

    공칭 직경, 압력 등급, 파이프라인 매체, 작동 온도 및 펌프장 조건을 Dafugui와 공유하세요. 그런 다음 밸브 구성 및 유압 댐핑 요구 사항을 해당 응용 분야에 맞게 검토할 수 있습니다.
