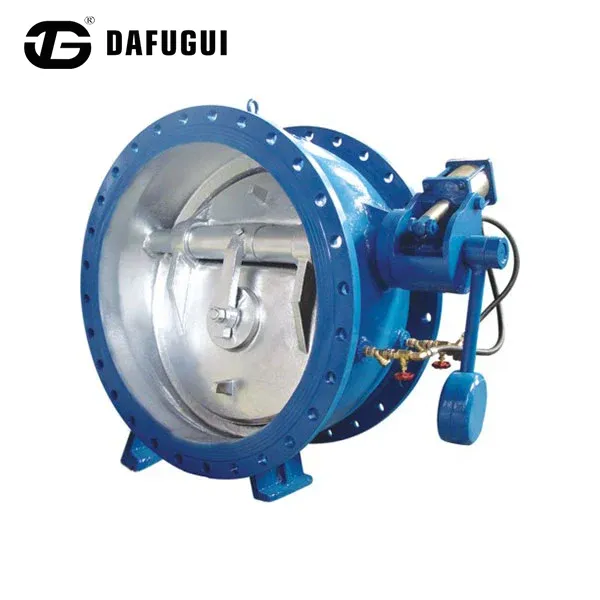

비 슬램 워터 해머 제거 버터플라이 버퍼 체크 밸브

Dafugui 논 슬램 워터 해머 제거 버터플라이 버퍼 체크 밸브는 빠른 밸브 폐쇄로 인해 일시적인 압력 변화가 발생할 수 있는 펌핑 시스템에서 안정적인 역류 방지 기능을 제공하도록 설계되었습니다.

기존의 체크 밸브는 펌프 정지 후 디스크가 신속하게 닫힌 위치로 돌아올 때 충격력을 생성할 수 있습니다. 이 버터플라이 버퍼 체크 밸브는 제어된 폐쇄 구조를 사용하여 장착 전 최종 디스크 이동 속도를 늦추고 디스크와 밸브 시트 사이의 기계적 충격을 줄입니다.

이 설계는 장거리 물 전송 파이프라인, 펌프장, 산업용 물 시스템 및 진동과 작동 소음 감소가 필요한 응용 분야에 적합합니다.

논슬램 클로징 원칙

제어된 디스크 이동

정상 작동 중에는 전방 유체 압력이 최소한의 흐름 저항으로 버터플라이 디스크를 열어줍니다.

논슬램 워터 해머 제거 버터플라이 버퍼 체크 밸브가 정지하거나 흐름 방향이 변경되는 경우:

디스크는 역류력으로 인해 닫히기 시작합니다.

역류를 제한하기 위해 초기 폐쇄 동작이 빠르게 발생합니다.

버퍼링 메커니즘은 최종 종료 단계를 제어합니다.

디스크가 시트에 점차적으로 접촉하여 닫힘 충격을 줄입니다.

이 2단계 폐쇄 프로세스는 급격한 압력 변화를 낮추고 밸브 서비스 안정성을 향상시킵니다.

주요 디자인 특징

워터 해머 압력 서지 제어

수격 현상은 흐르는 유체의 속도가 급격하게 변화하여 파이프라인 내부에 압력파가 생성될 때 발생합니다.

논 슬램 버터플라이 버퍼 체크 밸브는 다음을 통해 이 상태를 제어하는 ​​데 도움이 됩니다.

폐쇄 중 빠른 디스크 충격 감소

최종 착석 과정을 원활하게 진행

파이프라인 및 장비로 전달되는 진동 감소

플랜지, 개스킷, 압력 기기 등 연결된 구성 요소 보호

실제 압력 반응은 파이프라인 길이, 유체 속도, 펌프 특성 및 시스템 설계에 따라 달라집니다.

펌프장의 저소음 작동

눈에 띄는 닫힘 충격 소음이 발생할 수 있는 기존 체크 밸브에 비해 완충된 닫힘 구조로 인해 보다 부드러운 작동이 가능합니다.

다음 용도에 적합합니다.

실내 펌프실

도시수자원시설

주거용 물 인프라

낮은 작동 소음이 요구되는 산업 플랜트

대규모 파이프라인 응용 분야를 위한 버터플라이 디스크 구조

나비 구성은 다음을 제공합니다.

소형 밸브 치수

설치 공간 요구 사항 감소

대구경 파이프라인에 적합한 솔루션

유지 관리 복잡성 감소

유선형 흐름 통로는 정상적인 작동 조건에서 효율적인 유체 이동을 유지하는 데 도움이 됩니다.

응용 분야

엔지니어링 프로젝트 선택 가이드

비슬램 워터 해머 제거 버터플라이 버퍼 체크 밸브를 선택할 때 엔지니어는 다음을 고려해야 합니다.

파이프라인 매개변수

파이프 직경

유속

작동 압력

펌프 용량

파이프라인 길이

유체 조건

정수

하수 오물

냉각수

산업용수

설치 요구 사항

수평 또는 수직 설치 조건

사용 가능한 유지보수 공간

필수 플랜지 표준

Dafugui는 프로젝트 운영 데이터를 기반으로 구성 권장 사항을 제공할 수 있습니다.

자주 묻는 질문

이 논슬램 워터 해머 제거 버터플라이 버퍼 체크 밸브는 어떻게 관절이 흘러내리는 것을 방지합니까?

갑작스러운 동적 압력 스파이크를 제거함으로써 내부 파이프라인 압력을 정상적인 작동 임계값 내에서 유지하여 플랜지 개스킷이 느슨해지거나 터지는 것을 방지합니다.

고객이 공장 배송 전에 제3자 검사(예: SGS, TÜV, BV)를 요청할 수 있습니까?

예, Dafugui는 정기적으로 제3자 검사관을 환영하여 제조 문서를 검토하고 정수압 테스트를 목격하며 포장 규정 준수 여부를 확인합니다.

맞춤형 밸브 크기에 비표준 플랜지 드릴링이 필요한 경우 어떤 옵션이 있습니까?

당사의 CNC 터닝 작업장은 주문 시 제출된 맞춤형 엔지니어링 도면에 따라 비표준 플랜지 볼트 구멍 레이아웃을 가공할 수 있습니다.
