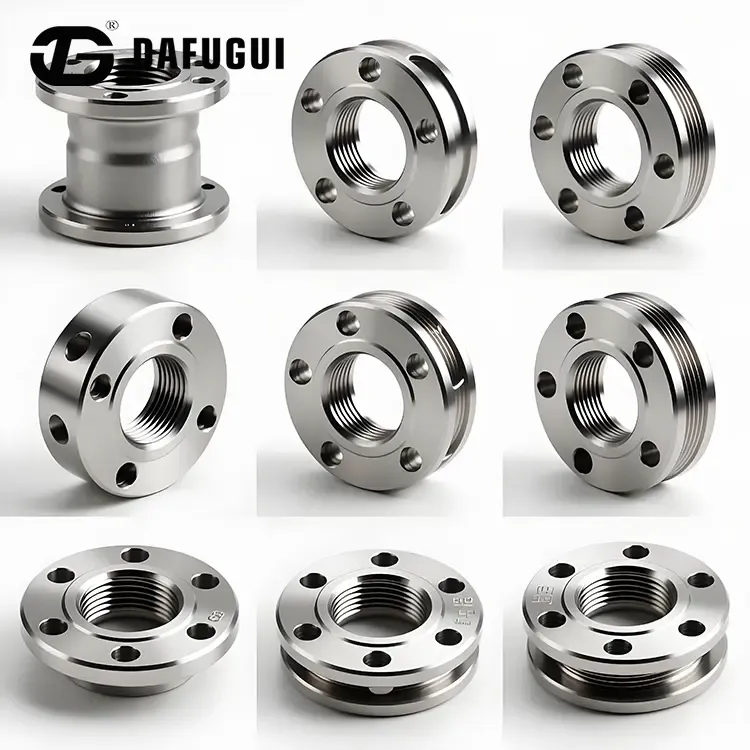

해양 석유 및 가스용 S32760 슈퍼 듀플렉스 스레드 플랜지

해양 플랫폼 유지 관리, FPSO 선박 매니폴드 타이인 및 프로세스 스키드용으로 설계된 Dafugui's해양 석유 및 가스용 S32760 슈퍼 듀플렉스 스레드 플랜지운영자가 휘발성 탄화수소 영역에서 화기 작업 위험을 완화할 수 있도록 도와줍니다. 각 플랜지에는 CNC 터닝 센터에서 생산된 정밀 가공 내부 NPT 또는 BSPT 스레드가 있어 일치하는 스레드 파이프 끝과 기계적 연결을 제공합니다. UNS S32760 합금으로 단단하게 단조된 이 제품 라인은 주기적인 해양 파도 운동과 해양 대기 저하에 대한 구조적 저항을 제공합니다.

해양 해양 공학

• 현장 열작업 요구 사항 제거:일치하는 파이프 나사산에 직접 연결되는 정밀 가공 내부 나사산(ASME B1.20.1을 준수하는 NPT/BSPT)이 특징입니다. 이 설계는 개방형 현장 용접의 필요성을 제거하고 해양 구조물의 국부적인 열 영향부(HAZ) 연화를 방지합니다.

• 높은 수율 및 인장 강도:S32760 해양 석유 및 가스용 슈퍼 듀플렉스 나사형 플랜지는 단조 UNS S32760(F55) 슈퍼 듀플렉스 강철로 제조되어 기존 316L 스테인레스 스틸보다 훨씬 높은 ≥ 550 MPa의 공칭 항복 강도를 달성합니다. 이를 통해 무게에 민감한 상단 모듈의 벽 두께 설계를 최적화할 수 있습니다.

• 해양 부식 방지:42(PREN = %Cr + 3.3%Mo + 16%N + 1.6%W)를 초과하는 피팅 저항 등가수(PREN)로 설계된 이 플랜지는 미생물 부식, 염수 분무 침전 및 용해된 H를 함유한 산성 원유 흐름에 저항합니다.₂S와 CO₂.

표준 및 재료 준수

Zhejiang Dafugui S32760 플랜지 세부 정보

Zhejiang Dafugui S32760 플랜지 프로세스 흐름

해외 특화 품질 프로토콜

• 비파괴 검사(NDT):내부 단조 건전성과 표면 무결성을 확인하기 위해 ASME 섹션 V에 따라 100% 초음파 테스트(UT) 및 액체 침투 테스트(PT)를 수행했습니다.

• 미세구조 및 상 분석:ASTM E562에 따라 수행된 금속학적 평가는 균형 잡힌 40%~60% 페라이트-오스테나이트 매트릭스를 검증하여 부서지기 쉬운 금속간 상 형성을 방지합니다.

• 스레드 프로필 교정:안정적인 현장 스레드 연결을 보장하기 위해 교정된 GO/NO-GO 플러그 게이지로 감사된 내부 스레드.

공장 제조 초점

• 단조 및 중가공 시설:원저우 공항에서 3km 떨어진 곳에 위치한 현대적인 5,000m² 규모의 시설을 운영하는 Dafugui는 대용량 단조 장비를 활용하여 해양 진동 환경에 필요한 조밀한 입자 정렬을 보장합니다.

• 해양 코팅 및 표면 마감:플랜지 씰링 면과 나사산은 습도가 높은 조건에서 해양 운송 및 보관을 견딜 수 있도록 보호 처리되었습니다.

해양물류정보

• 최소 주문 수량(MOQ):1개(긴급 유지보수 및 해상 스키드 개조 수용)

• 배송 리드타임:표준 재고의 경우 15~30일, 맞춤형 단조 크기의 경우 35~45일

• 문서 팩:EN 10204 유형 3.1 MTC, UT/PT 테스트 보고서, PMI 화학 분석 인증서

• 포장 보호:ISPM 15를 준수하는 해상 화물 운송에 적합한 견고한 목재 상자 내부에 VCI 부식 방지 장벽 포장

자주 묻는 질문

• 해양 석유 및 가스용 S32760 슈퍼 듀플렉스 스레드 플랜지가 해양 개조 프로젝트에 선호되는 이유는 무엇입니까?
해양 플랫폼은 엄격한 화재 안전 통제를 시행합니다. 나사형 플랜지를 사용하면 현장 엔지니어는 열간 작업 허가를 발급하거나 용접 후 열처리를 요구하지 않고도 배관 연결 또는 긴급 수리를 완료할 수 있습니다.

• 설치 시 어떤 토크 및 조립 지침을 따라야 합니까?
기술자는 스레드 프로파일을 청소하고 승인된 고착 방지 페이스트 또는 PTFE 스레드 컴파운드를 도포하여 높은 토크 구성에서 스레드 마모를 방지해야 합니다.

• Dafugui는 해저 상단 매니폴드용 클래스 1500# RTJ 스레드 플랜지를 제조할 수 있습니까?
예. 우리는 ASME B16.5 표준에 따라 고압 S32760 나사형 플랜지에 RTJ(Ring Type Joint) 홈을 직접 정밀 가공합니다.
